降膜式再沸器 降膜式蒸发器
定义：降膜式蒸发器/降膜式再沸器为立式管壳式换热设备，顶部配置降膜头与液体分布器，物料沿换热管内壁成膜向下流动并完成蒸发/再沸，是热敏、低粘度、高效传热工况的优选设备。

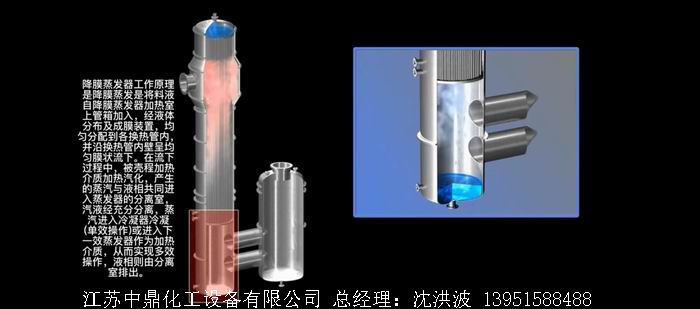

一、工作原理：

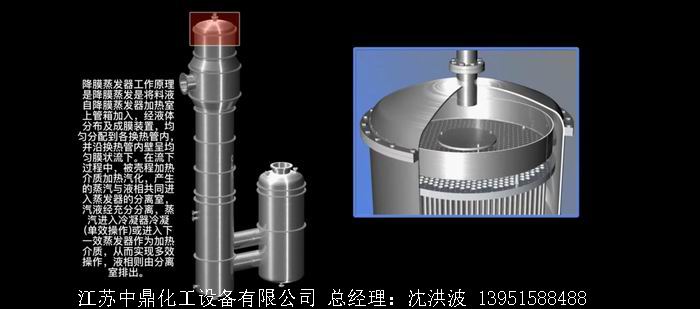

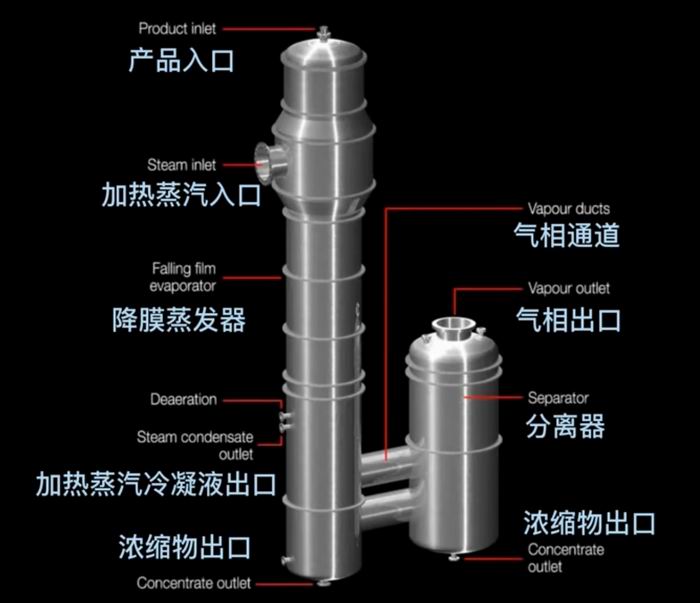

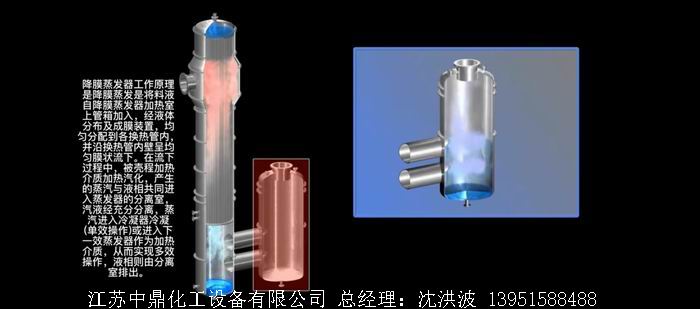

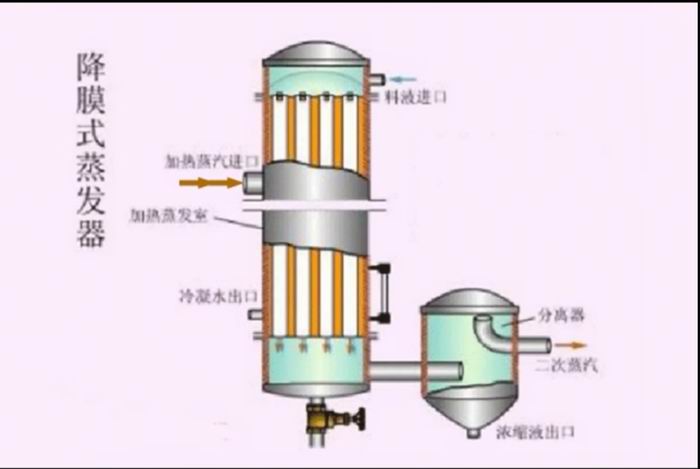

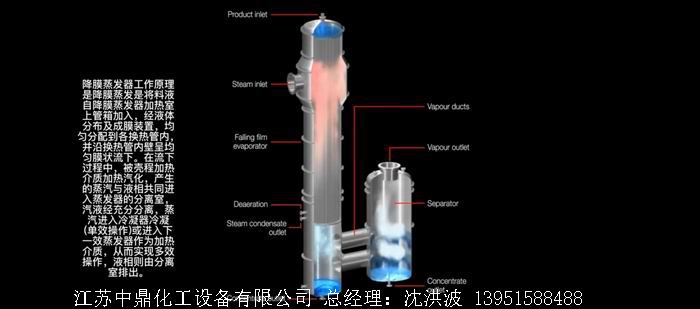

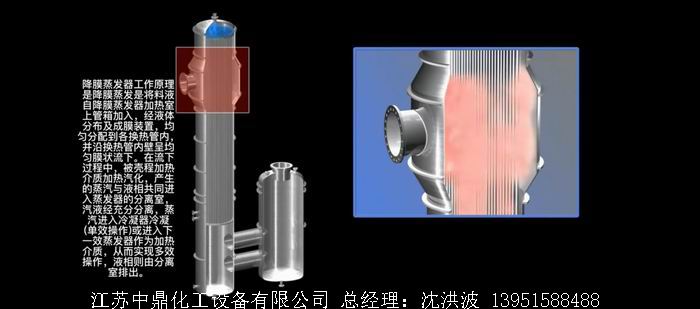

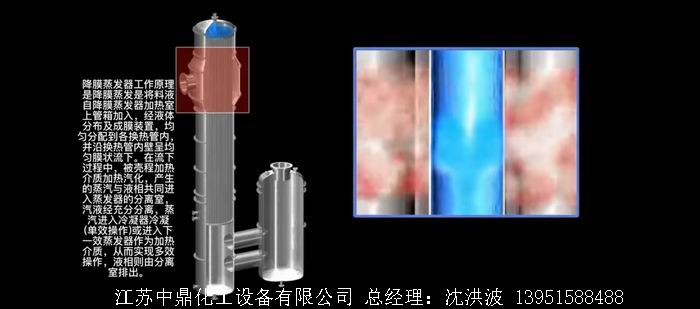

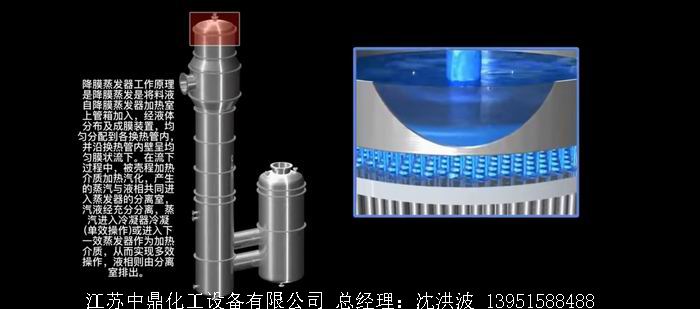

物料由设备顶部进入，经降膜头+液体分布器均匀分配至每根换热管内壁，在重力、真空与二次蒸汽牵引下形成连续均匀液膜（厚度0.1–2mm）自上而下流动；壳程通入加热蒸汽/导热油，热量通过管壁传递给液膜，物料快速蒸发/部分汽化，汽液混合物在底部或配套分离器分离；作为再沸器使用时，直接为精馏塔提供上升蒸汽，无需额外大容积分离。
核心优势：液膜薄、流速快、停留时间短（数秒–数十秒）、几乎无静压沸点升高，传热系数高、温差小、温和加热。

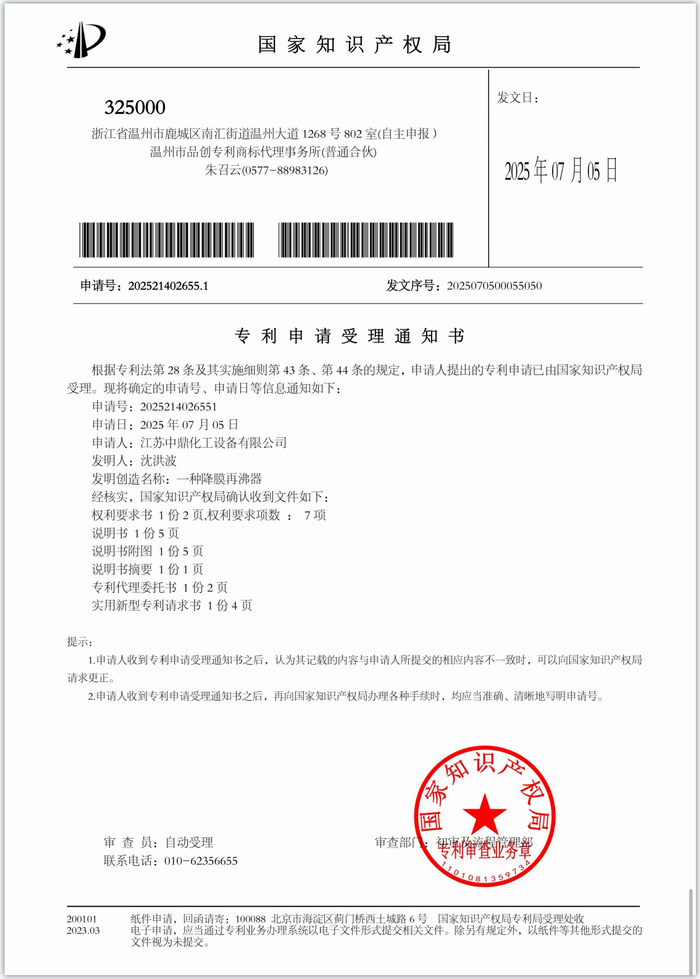

8868体育下载安装 已提交实用新型专利申请：“一种降膜再沸器”现在已经被受理中
二、结构特点

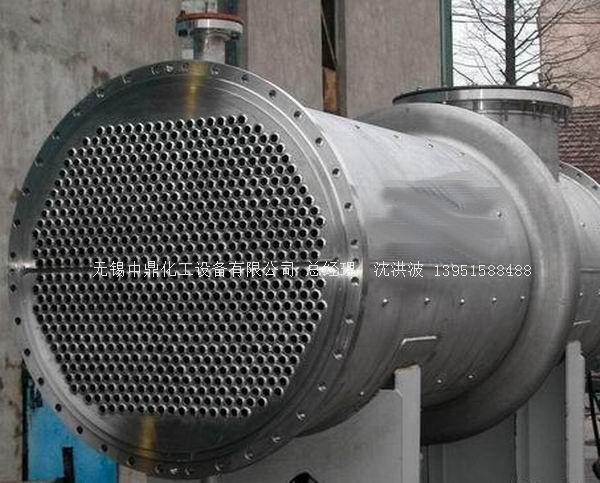

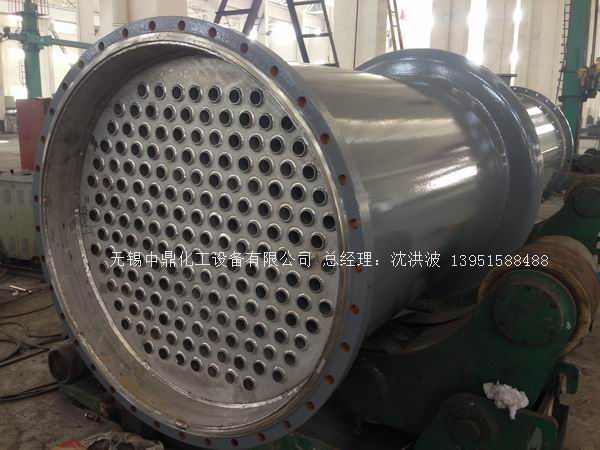

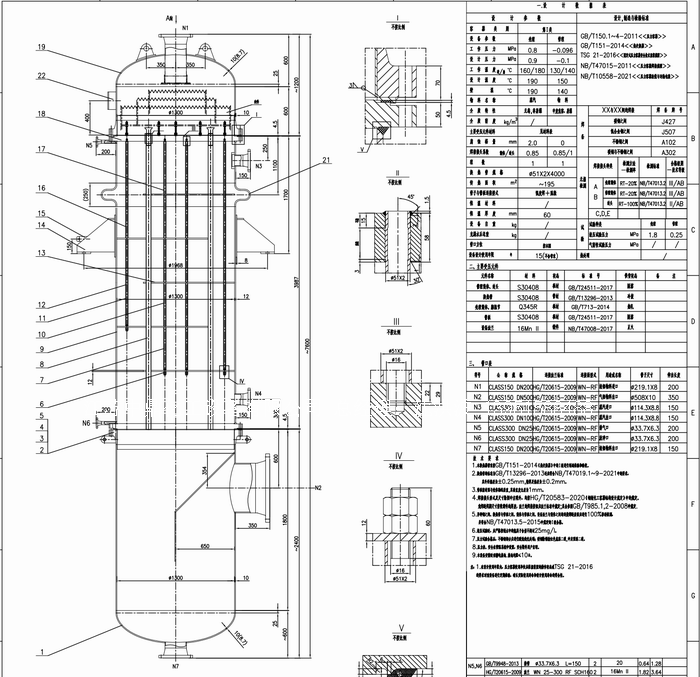

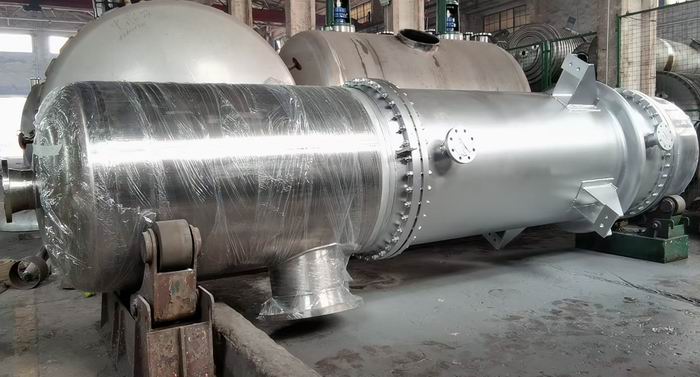

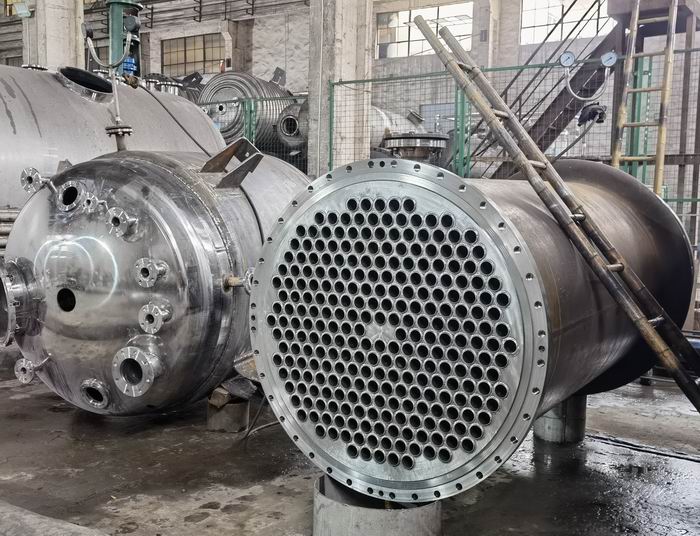

1. 主体结构：立式管壳式构型，由上管箱、降膜分布组件、换热管束、壳体、下筒体/分离器组成。

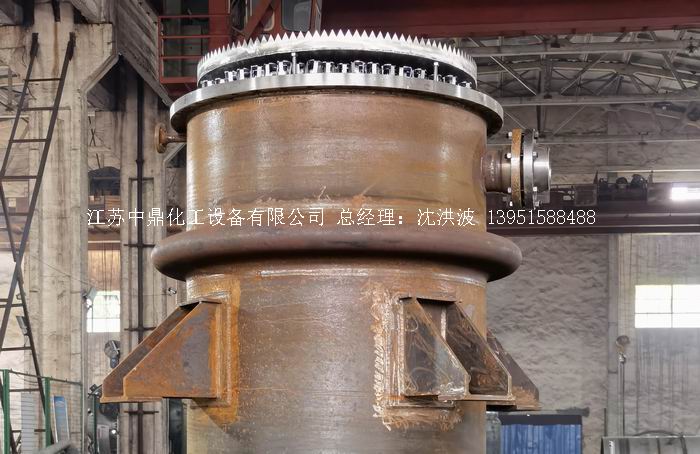

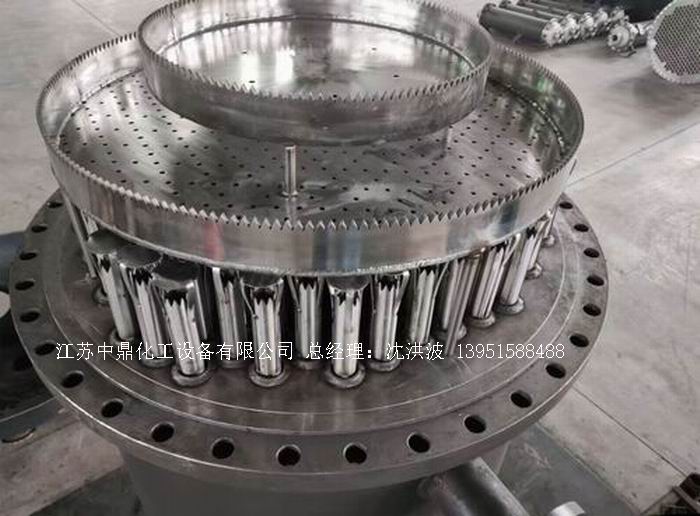

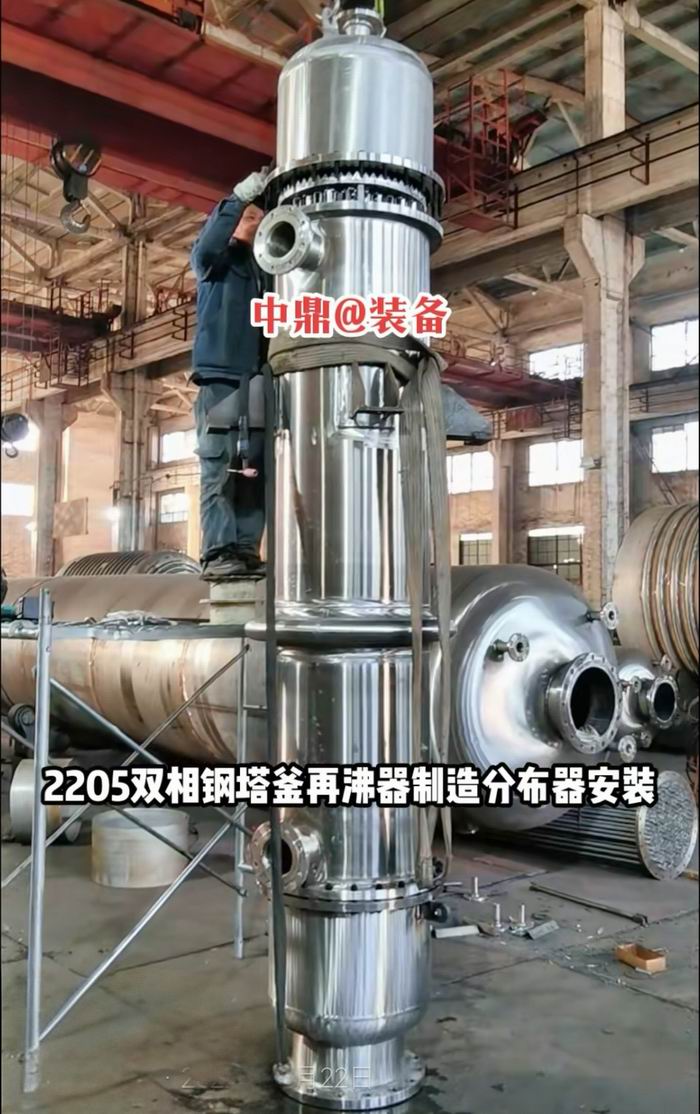

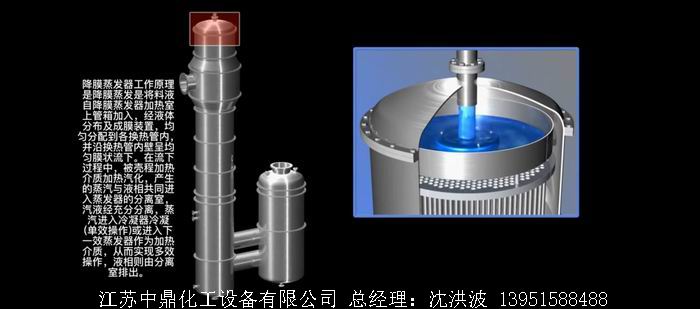

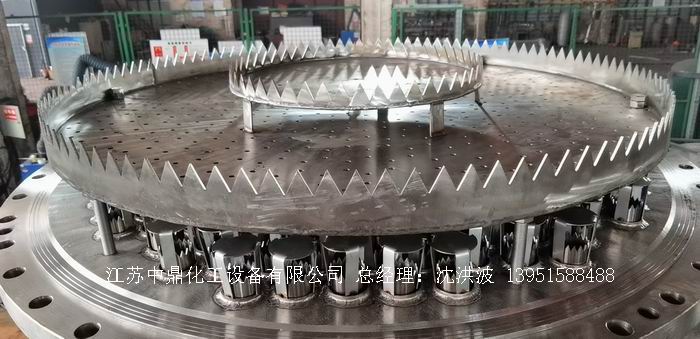

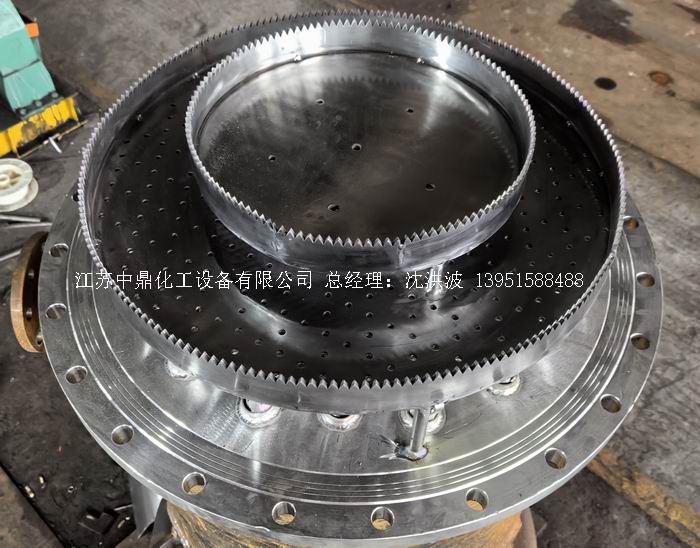

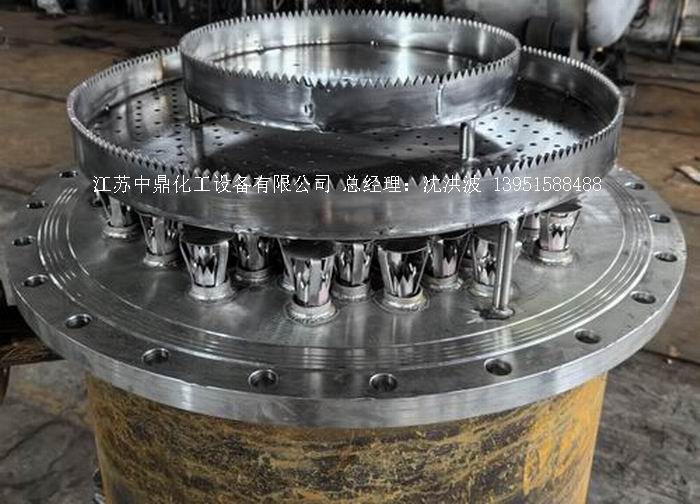

2. 核心部件：降膜头与液体分布器，多孔分配盘、溢流槽、导流锥/布膜器组合，确保每根管全润湿、无偏流、无干壁，是设备稳定运行的关键。

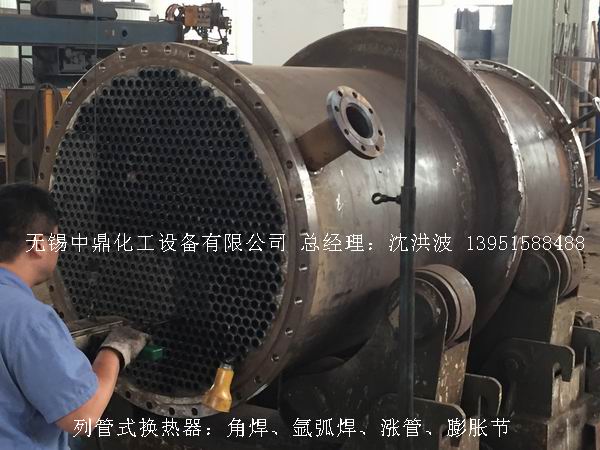

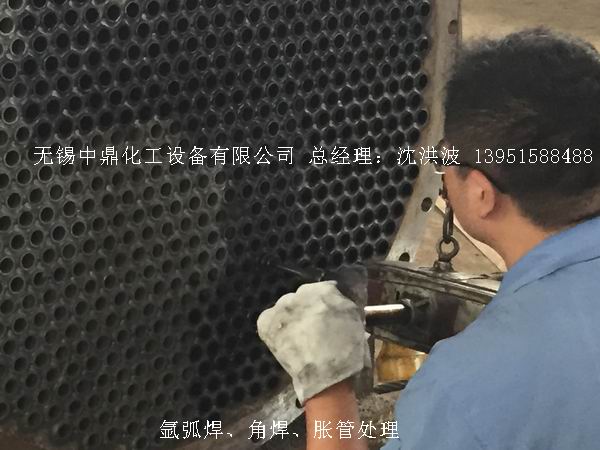

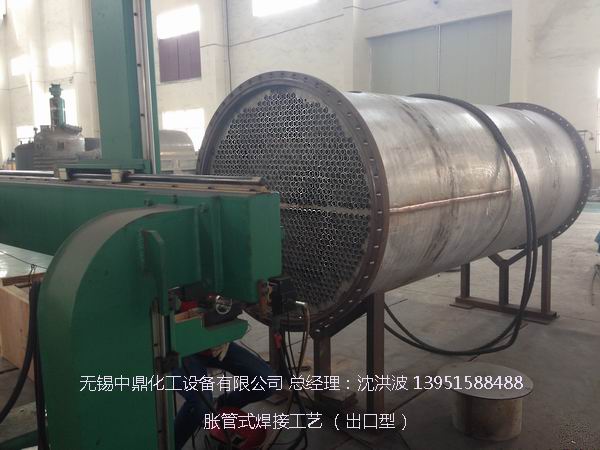

3. 换热管束：垂直布置，常用管径Φ25/Φ32/Φ38/Φ50mm，材质304/316L/钛材/哈氏合金，适配卫生、腐蚀、高温工况。
4. 流动与分离：管内液膜+蒸汽向下并流，压降极低；底部设气液分离空间，再沸器可直连塔器，结构紧凑。
、
5. 运行特性：
a):单程成膜蒸发，无循环滞留 b):真空友好，可低温操作
c):传热系数高（1500–5000 W/(m²·K)） d):结垢倾向低、清洗维护简便
e):适合热敏物料、低粘度、低沸点升高体系
三、选型要求:
1. 物料适配（核心）
a):粘度：μ＜50cP优先；高粘度可选大管径/强制循环辅助
b):热敏性：抗生素、果汁、蛋白、精细化工等易分解物料首选
c):清洁度：低结垢、无固体颗粒、不易发泡；含颗粒/易起泡不推荐
d):腐蚀性：匹配316L、钛、双相钢、哈氏合金等材质
2. 工艺条件
a):操作方式：真空/常压/微正压均可，高真空更优
b):传热温差：3–10℃即可稳定运行，节能显著
c):处理量：适配小试到大规模工业化，单机蒸发量可达50t/h以上
b):再沸器工况：精馏塔底温和压降敏感、要求短停留、低结垢场景
3. 结构与配置选型
a):分布器：溢流槽式/喷嘴式/多孔盘式，按物料与流量定制 b):管径与管长：小管径利于成膜；高粘度选大管径
c):密封与保温：卫生级EPDM/PTFE；高温/腐蚀选金属密封 d):配套：CIP在线清洗、除沫器、液位/流量稳定控制
4. 适用场景
a):食品饮料：乳清、果汁、糖浆、牛奶浓缩 b):生物医药：抗生素、维生素、酶制剂、发酵液
c):化工精细：乙二醇、乙醇、水溶性热敏物料 d):环保水处理：低盐废水、MVR蒸发系统
e):精馏塔底：降膜式再沸、低温差、低压降、防热敏分解
四、运行与使用注意事项
1. 分布均匀是生命线:严禁布液不均、偏流、干壁；开车先建立稳定进料，再逐步通入加热介质。
2. 进料控制:流量稳定、浓度稳定、温度接近沸点；避免大幅波动导致液膜断裂/液泛。
3. 真空与压力:保持真空系统稳定；防止负压波动破坏液膜、夹带加剧。
4. 加热介质:优先饱和蒸汽，控温稳定、避免过热；防止局部超温导致结焦/分解。
5. 防结垢与清洗:选用软水/除盐进料；定期CIP清洗；禁止硬垢、颗粒、高盐长期累积堵塞分布器。
6. 起泡物料禁用:泡沫会破坏液膜、降低传热、引发夹带与跑料。
7. 安装与维护:立式垂直安装，保证水平度；定期检查分布器、管板、密封与除沫器。
8. 安全要点:超温、超压、干烧、断料均会损坏设备与产品；配置联锁保护。
五、与常规管壳式/再沸器对比亮点
1、停留时间短：数秒级,热敏物料不降解 2、传热更强：液膜无静压，温差小、效率高
3、压降更低：适合真空与低压降工艺 4、结垢更少：成膜流动、无死区、易清洗
5、适配性强：可做蒸发器，也可做塔底再沸器 6、节能显著：多效/MVR适配，能耗比传统型降低30%+
六、适用总结
降膜式再沸器以均匀成膜、短停留、高效传热、低压降、温和蒸发为核心优势，是热敏、低粘度、低结垢、低温差、高真空工艺的理想换热装备，广泛应用于食品、制药、精细化工、环保蒸发与精馏再沸系统。
