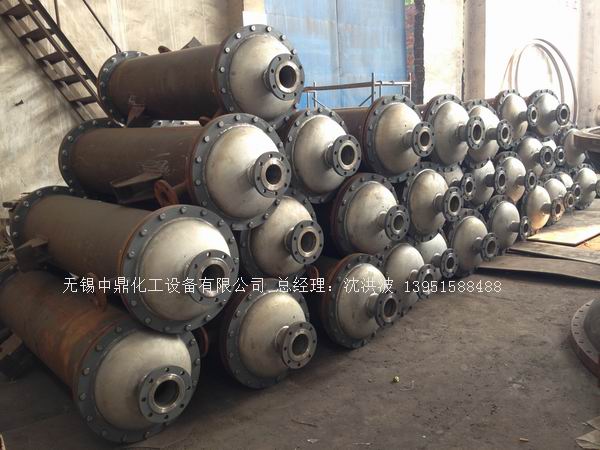

列管式换热器 列管冷凝器：
列管式换热器:又称管壳式换热器,其中固定管板式换热器是应用较广泛的结构形式之一,是工业传热、冷却、冷凝、加热的核心设备,广泛用于石油、化工、冶金、医药、食品等行业.
一、工作原理：列管式换热器属于间壁式换热器，通过管壁实现两种介质之间的热量传递，互不混合。
1. 两种温度不同的流体，分别在管程（管束内部）和壳程（管束外部壳体空间）流动；
2. 高温流体通过管壁将热量传递给低温流体，实现加热、冷却、冷凝、余热回收；
3. 固定管板式结构中，管束两端直接固定在管板上，结构简单、传热效率稳定。
8868体育下载安装 已成功申请 实用新型专利申请：“列管式换热器” 专利号：ZL202421556507.0
二、结构特点：

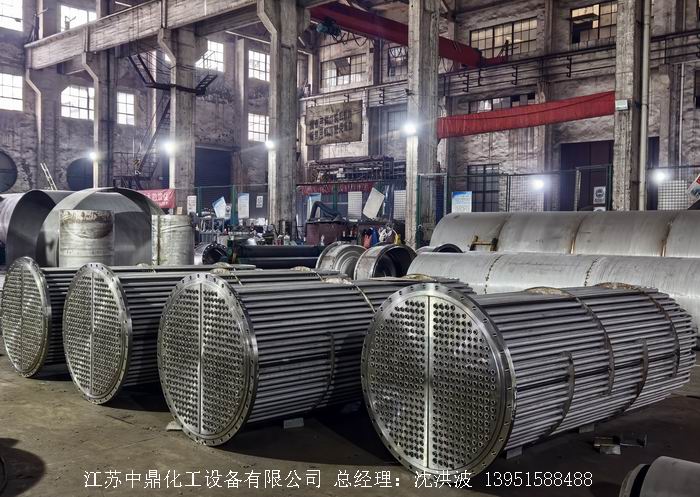

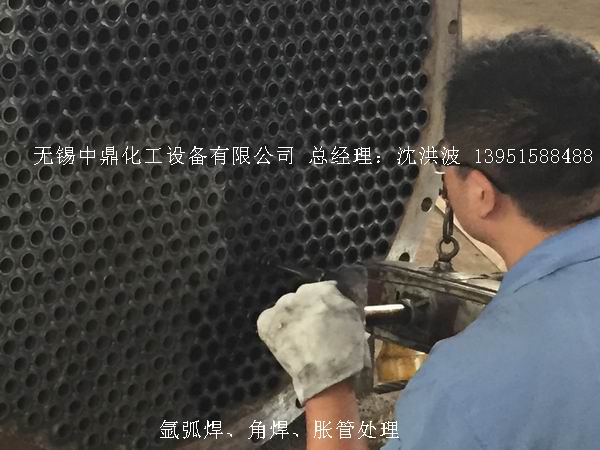

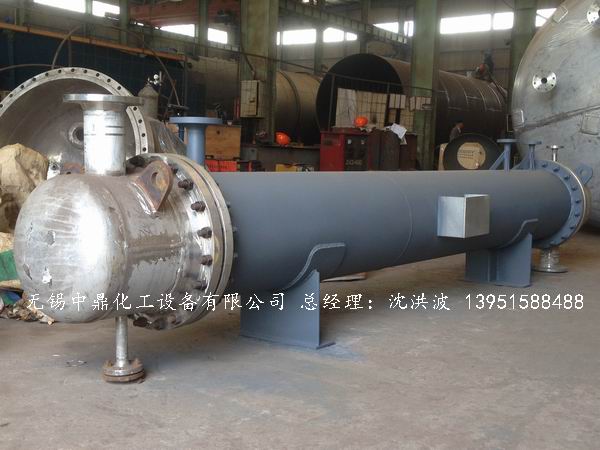

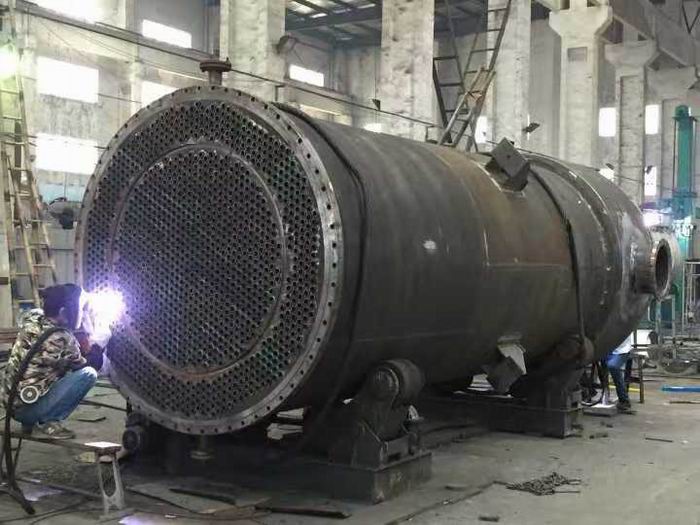

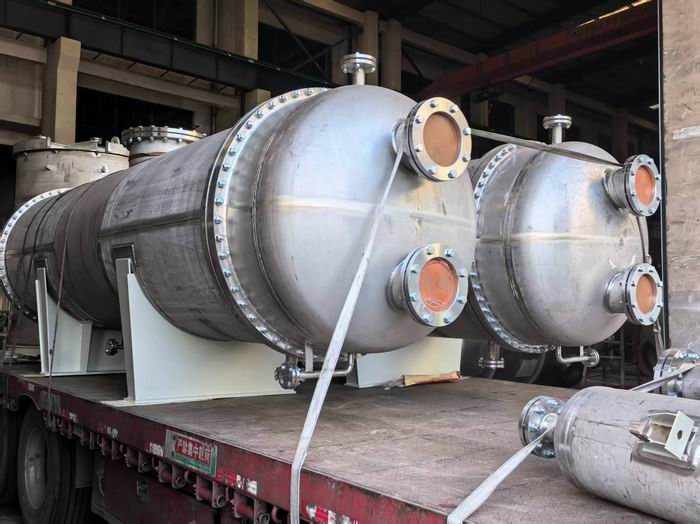

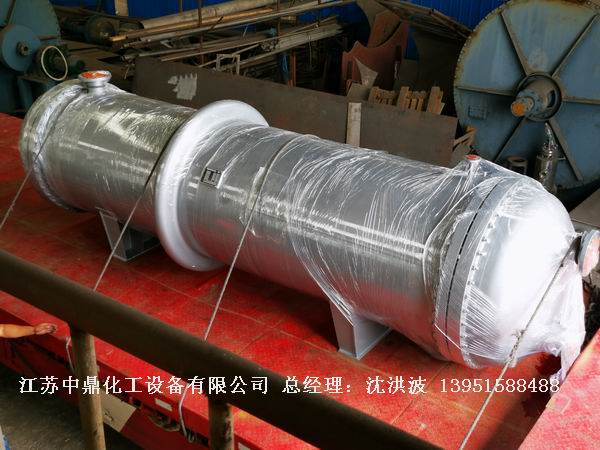

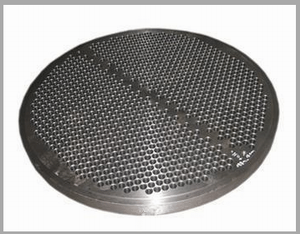

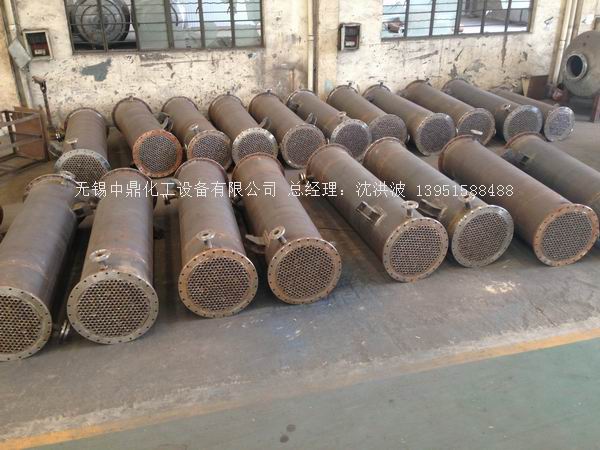

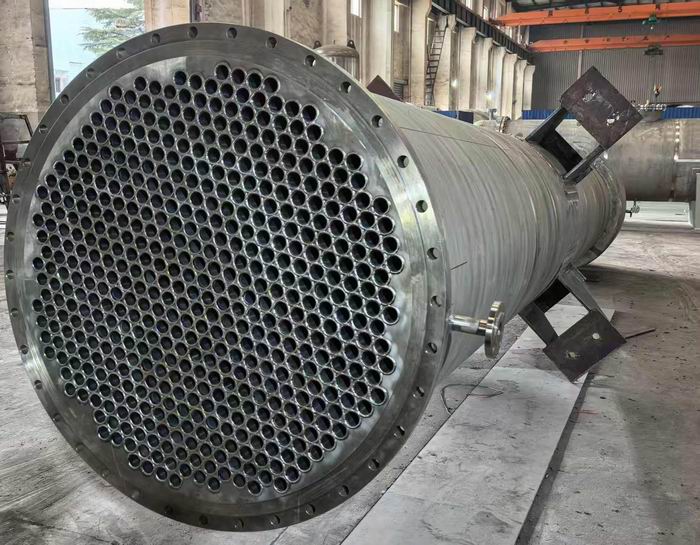

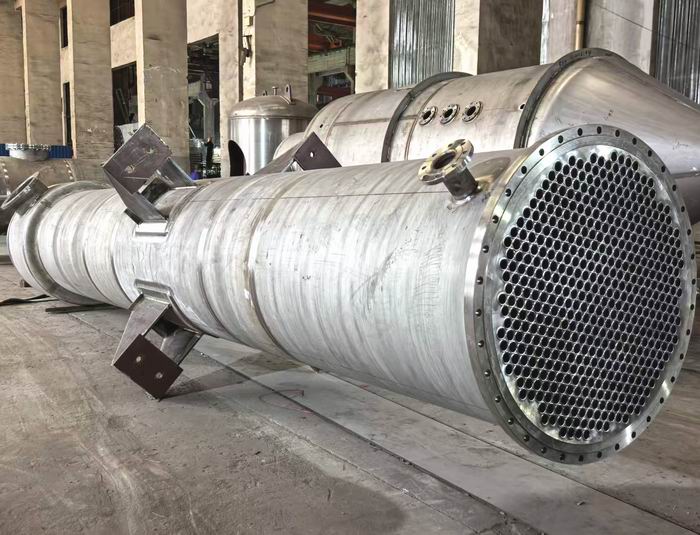

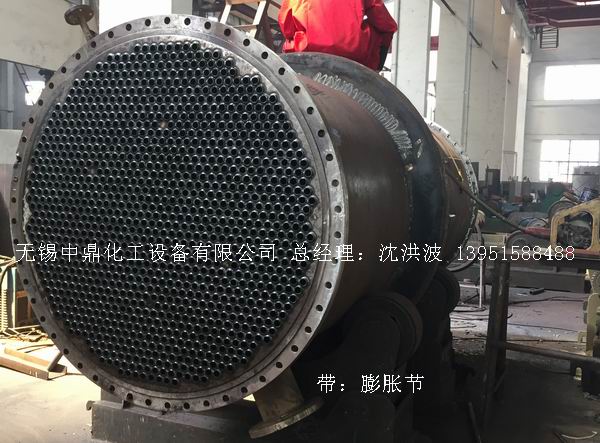

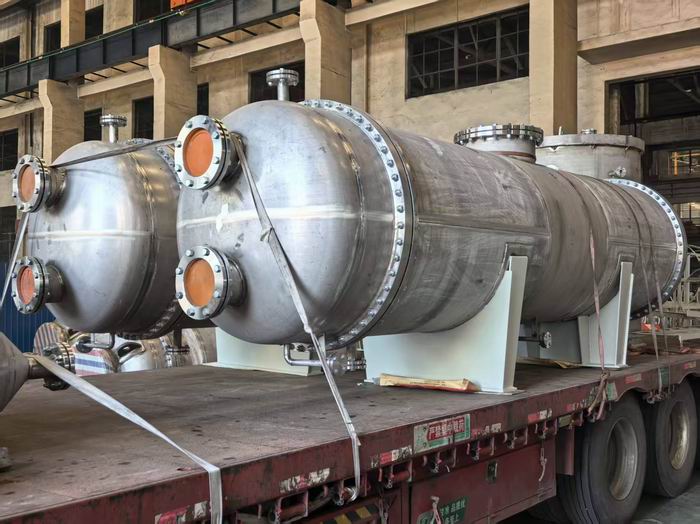

1. 固定管板结构: 两端管板与壳体直接固定，结构简单、造价低、检修方便，是化工行业最常用的标准结构。

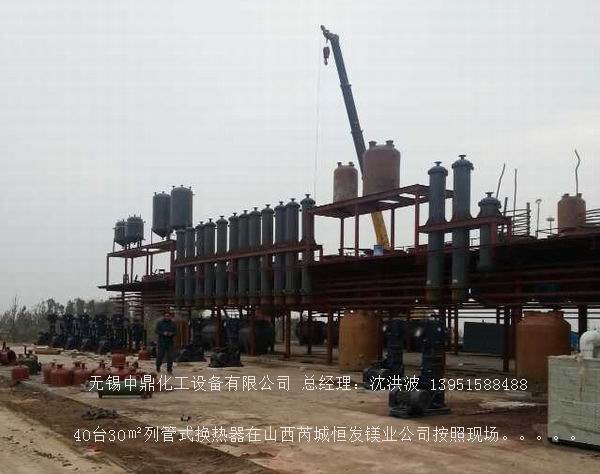

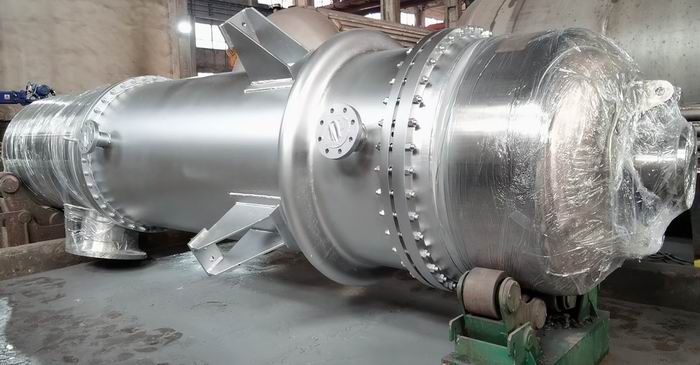

2. 列管布置: 设备垂直安装，占地小、便于液体自流、排气排液顺畅，适合有气相、易结垢、含少量颗粒的工况。

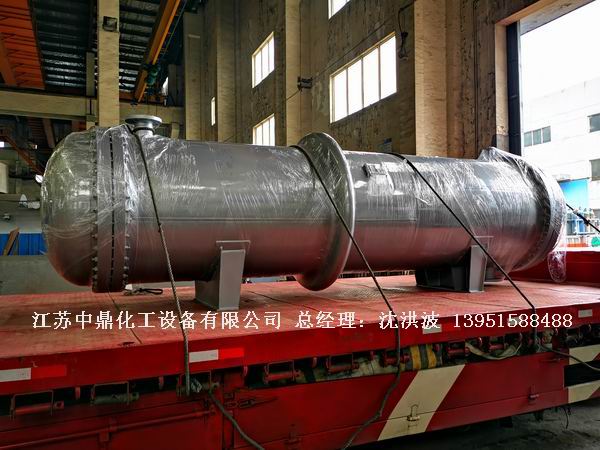

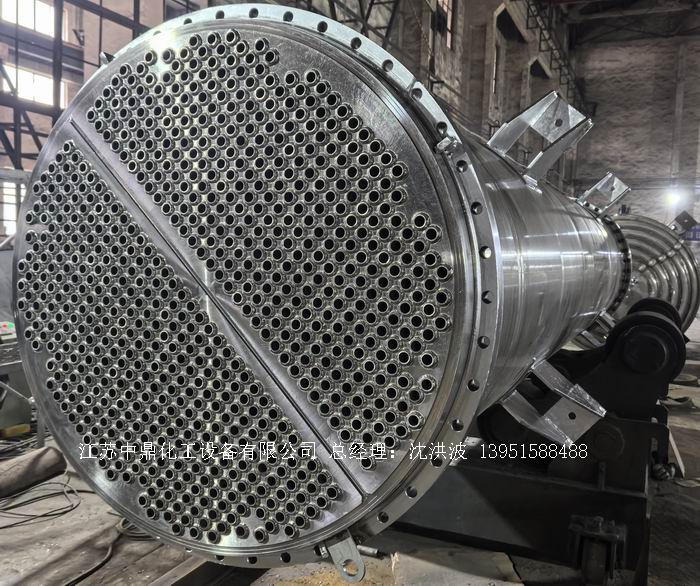

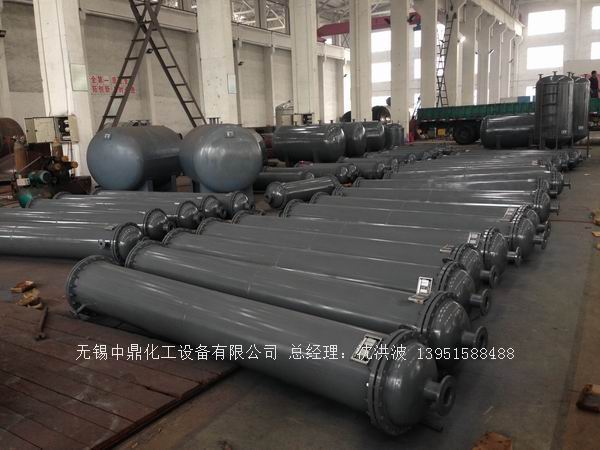

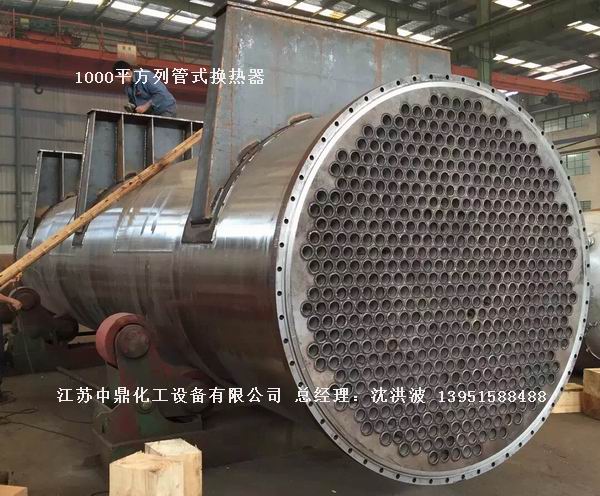

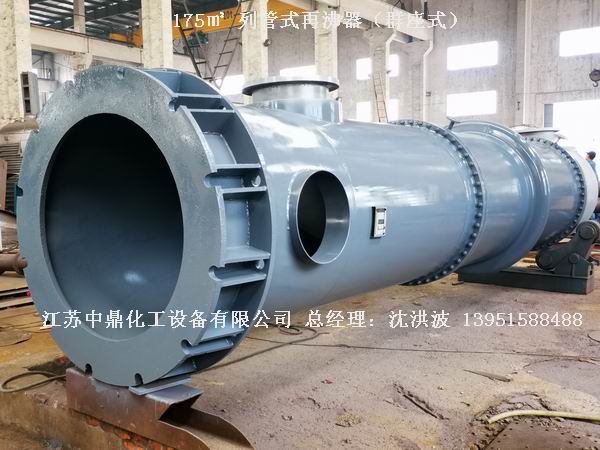

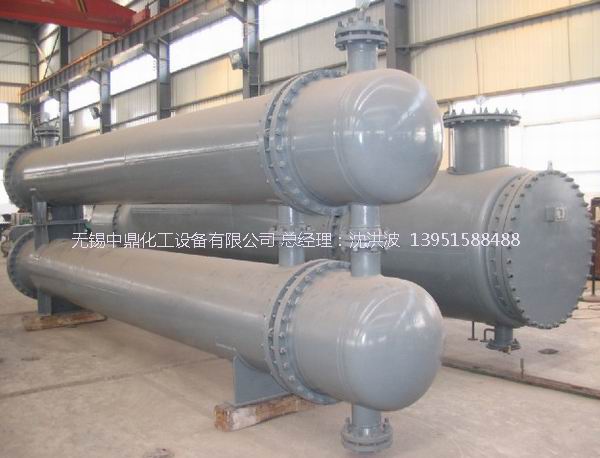

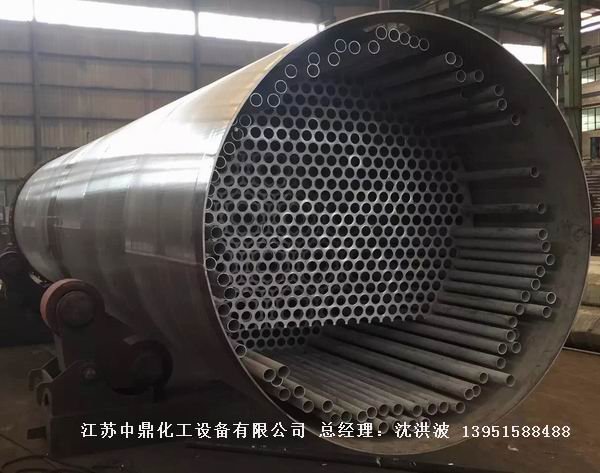

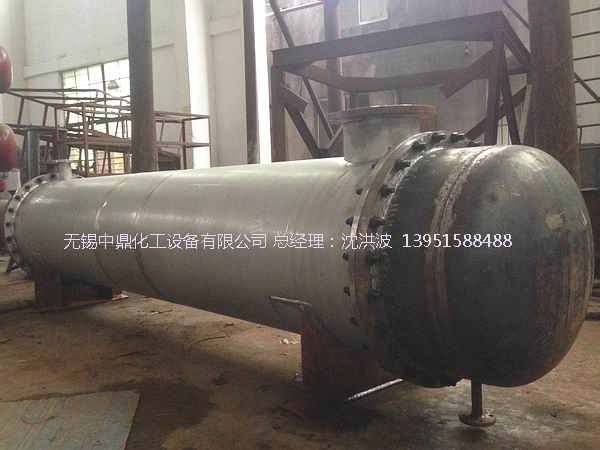

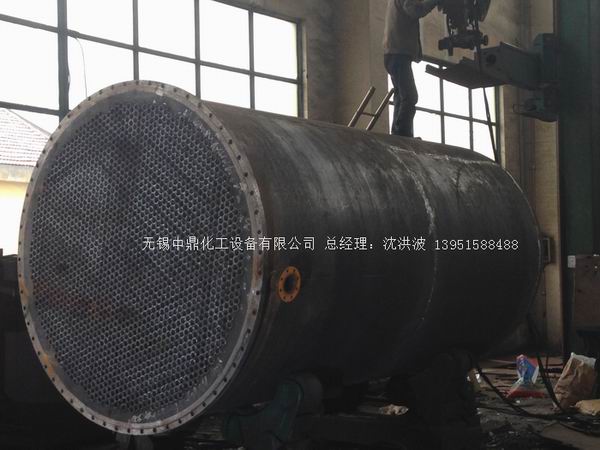

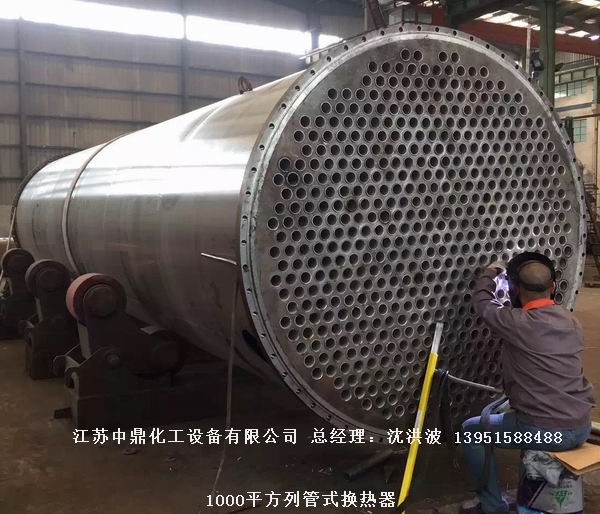

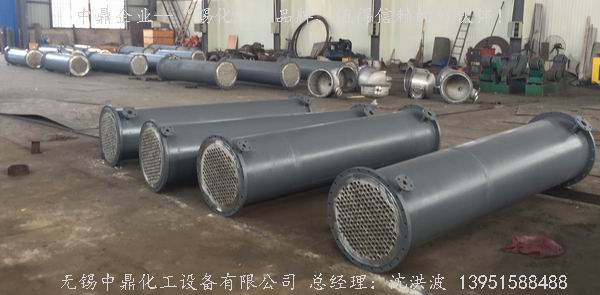

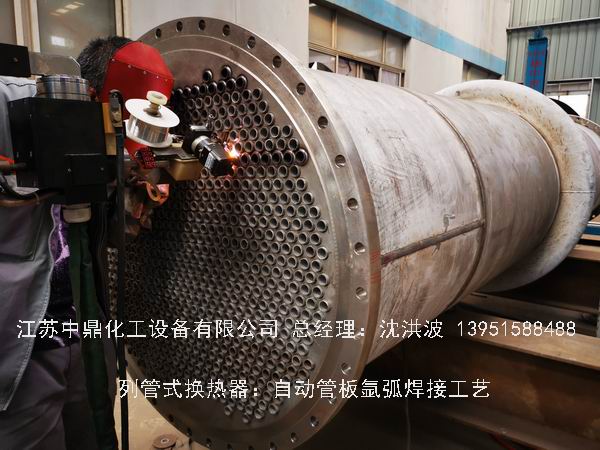

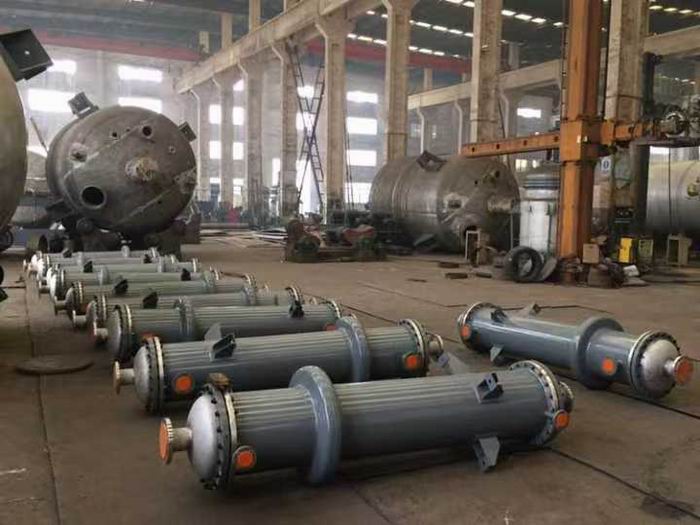

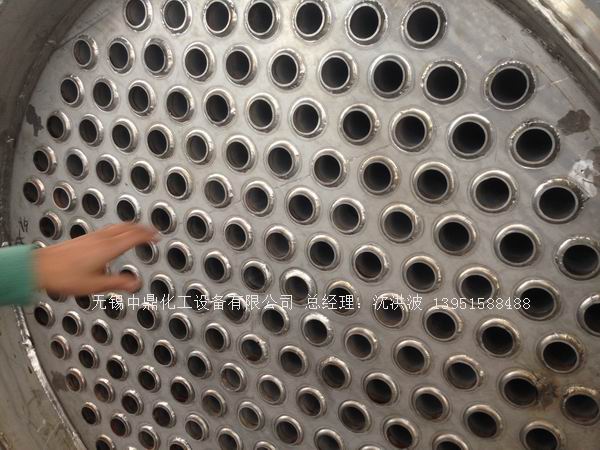

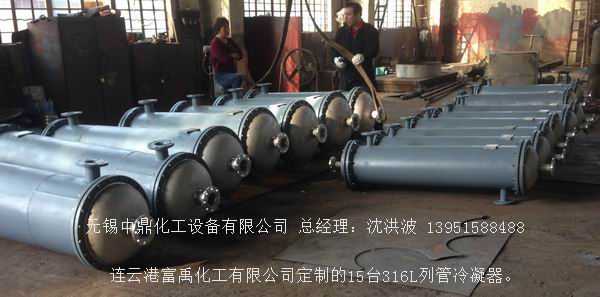

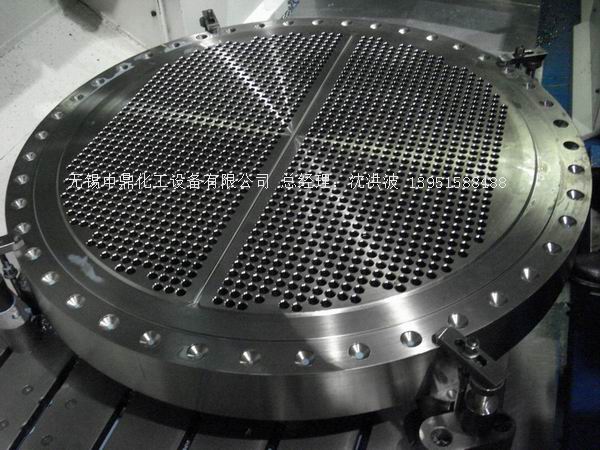

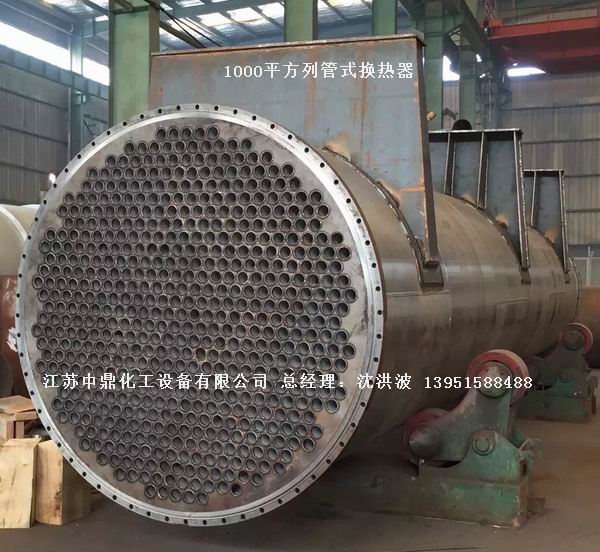

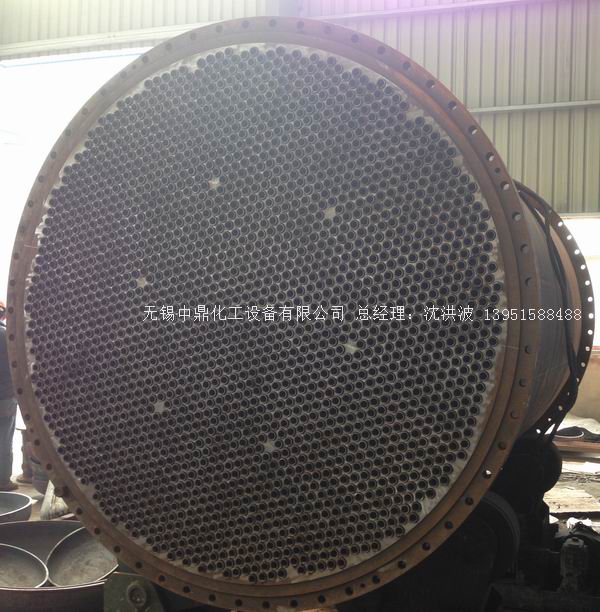

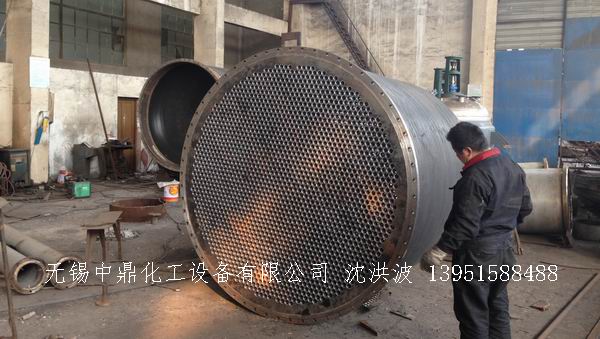

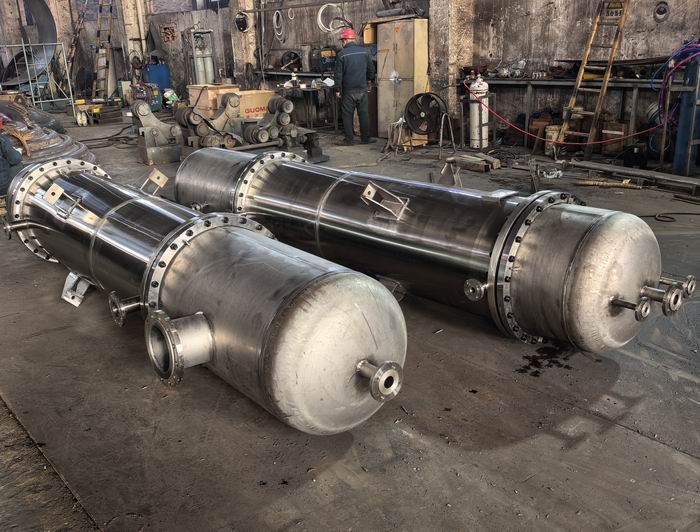

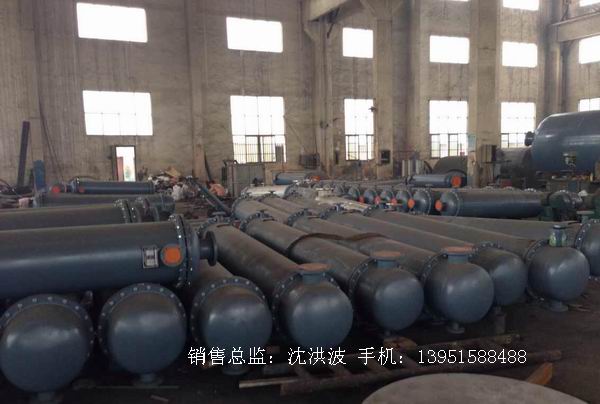

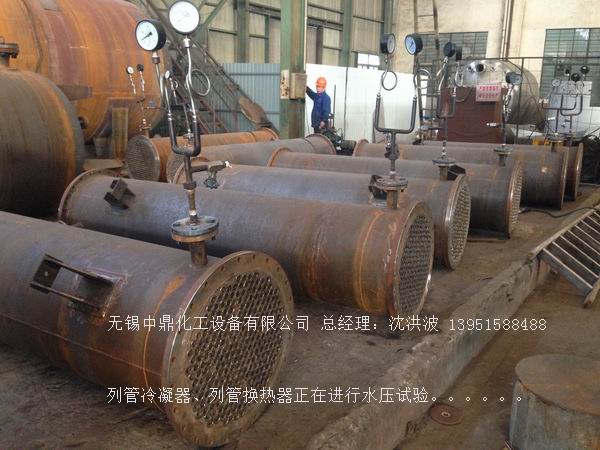

3. 换热管密集排布: 换热面积大、传热效率高，可根据工况选用碳钢、不锈钢、双相钢、钛材等材质。
4. 密封性好: 管程与壳程完全隔离，无串液风险，适合易燃、易爆、腐蚀性、洁净介质。
5. 承压能力强: 可适应中高压工况，运行稳定、使用寿命长。
三、适用行业与场景：
1. 石油化工：原油加热、油品冷却、工艺流体换热、冷凝； 2. 精细化工/化工设备：反应物料冷却、溶剂回收、蒸汽冷凝；
3. 制药行业：药液加热冷却,蒸馏水制备、无菌换热； 4. 食品饮料：糖浆、乳品、饮料的加热、杀菌、冷却；
5. 电力/热力：余热回收,循环水冷却、蒸汽换热； 6. 冶金/暖通：工业冷却系统、余热利用、中央空调换热；
7. 环保/水处理：废水余热回收、污水加热、蒸发系统配套。
四、主要优势：
1. 传热效率高：结构成熟，流道设计合理，换热系数稳定； 2. 适用范围广：可用于高温、高压、大流量工况；
3. 结构可靠：制造工艺成熟，运行稳定、故障率低； 4. 成本适中：相比板式、螺旋板式，造价更低、维护方便；
5. 材质选择灵活：可选用碳钢、不锈钢、钛材、双相钢等，耐腐蚀性强； 6. 规格可定制：从小型到大型工业装置均可非标设计。
五、列管式换热器用途：

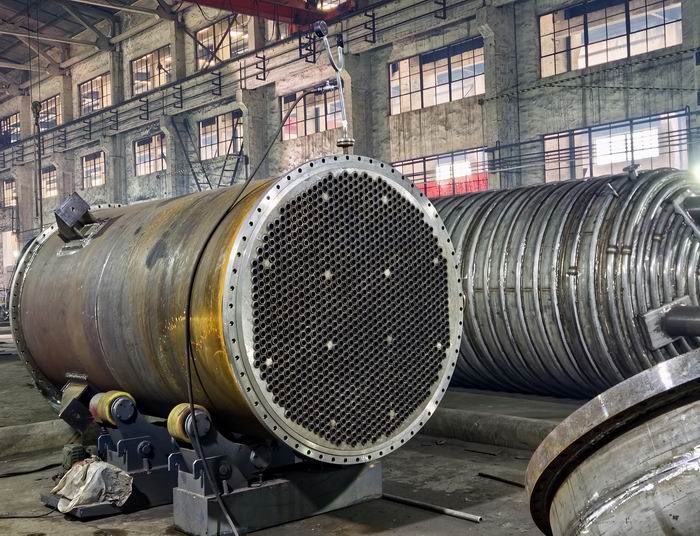

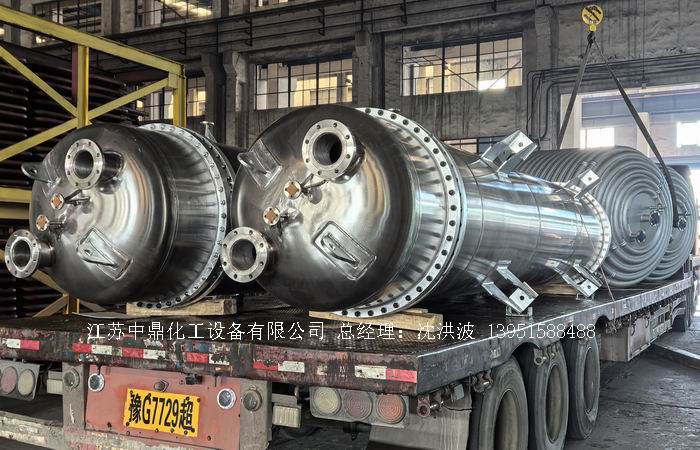

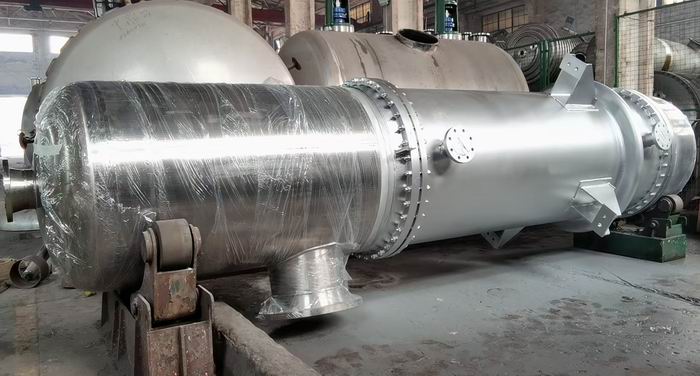

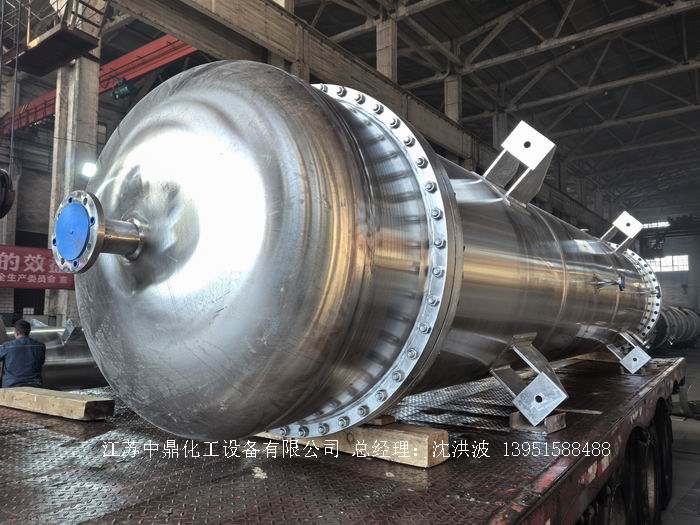

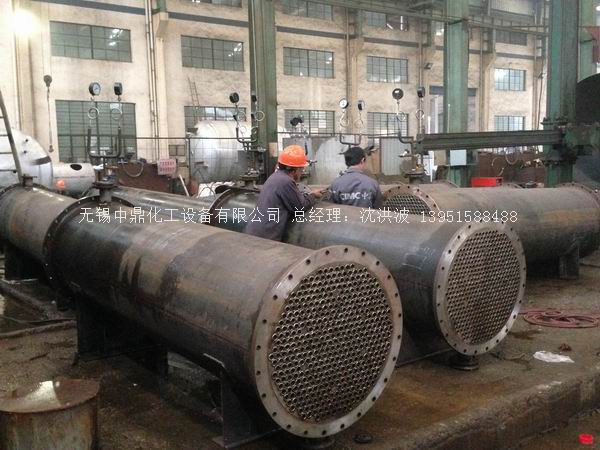

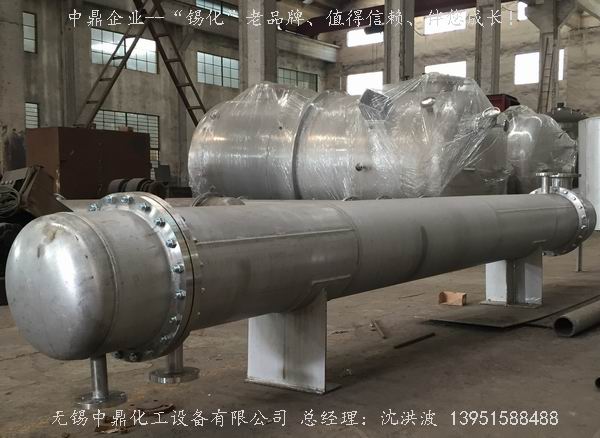

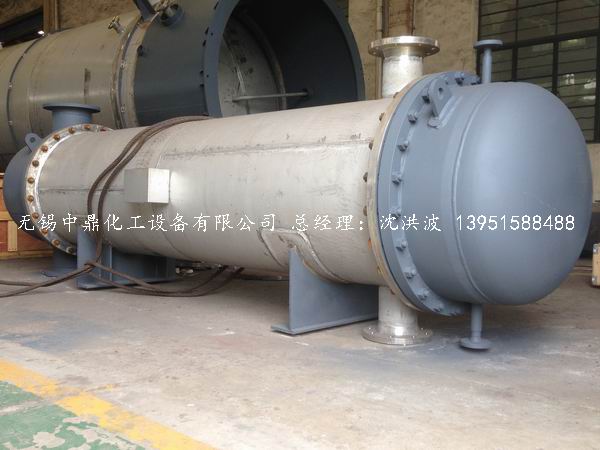

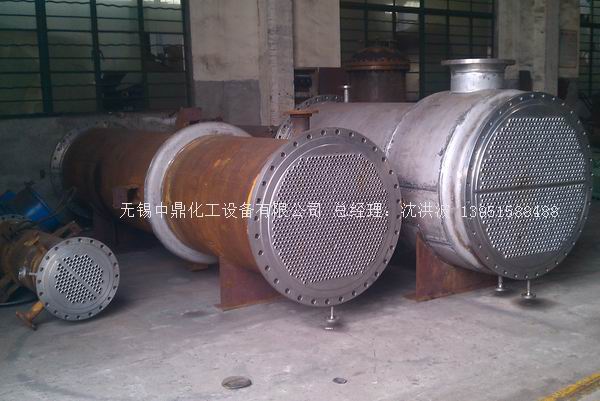

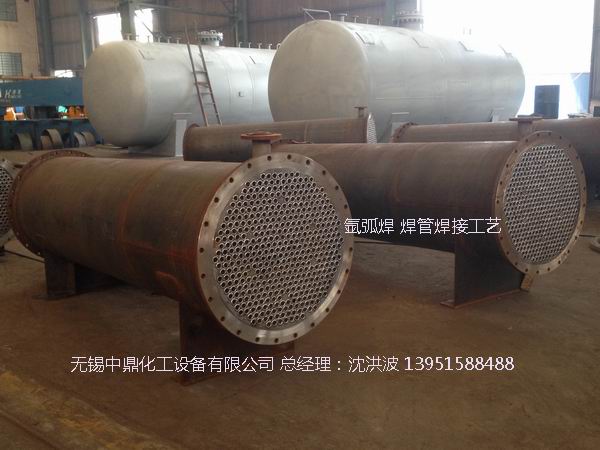

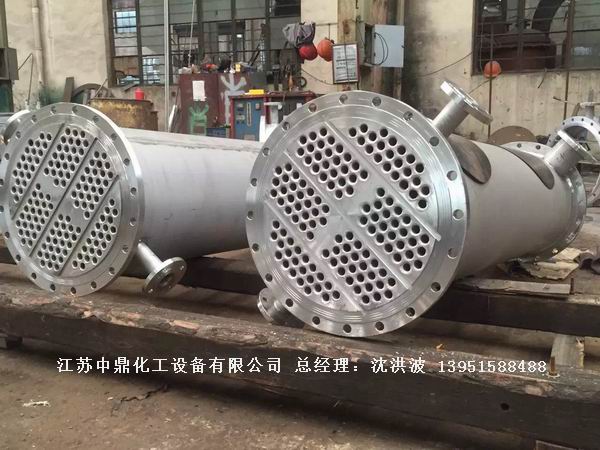

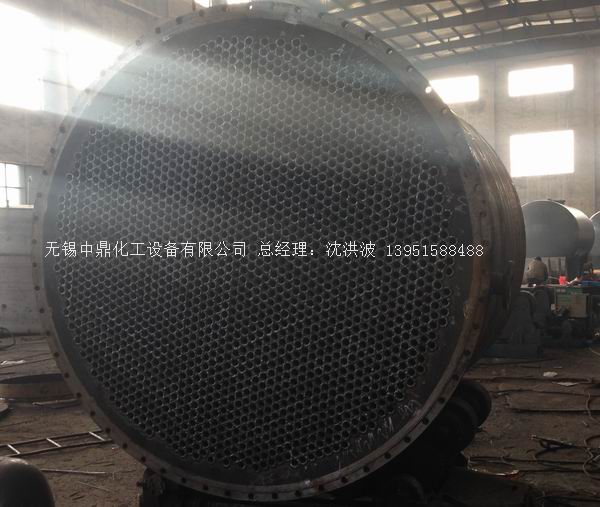

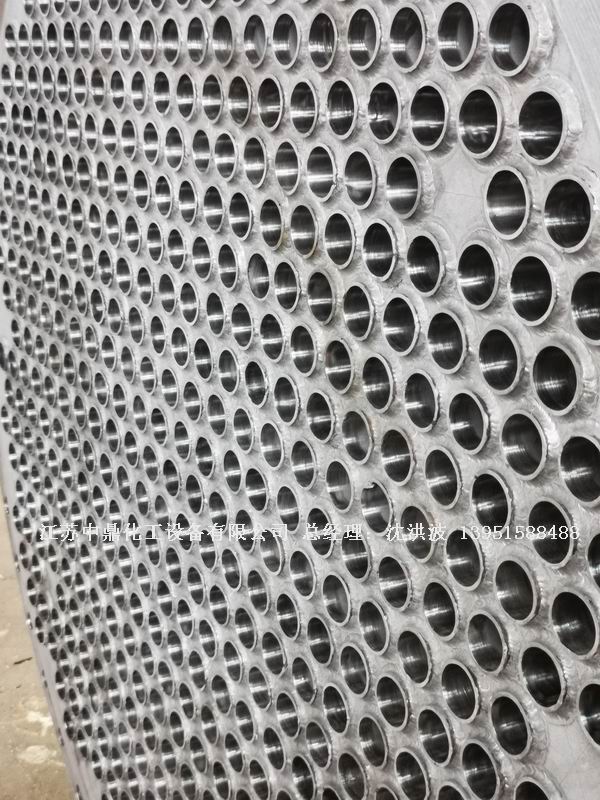

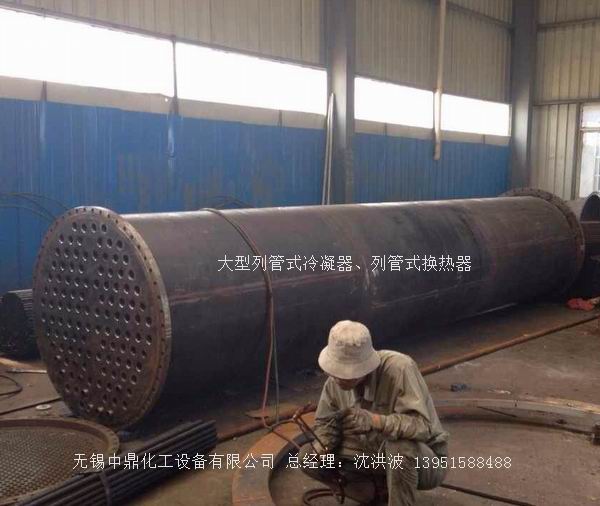

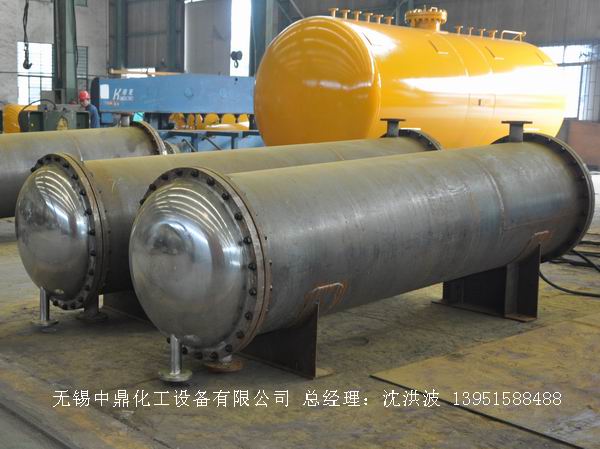

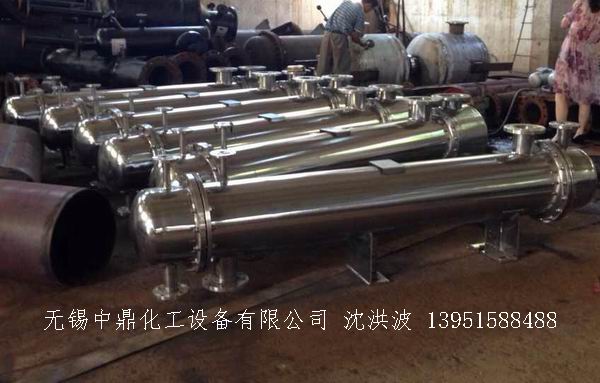

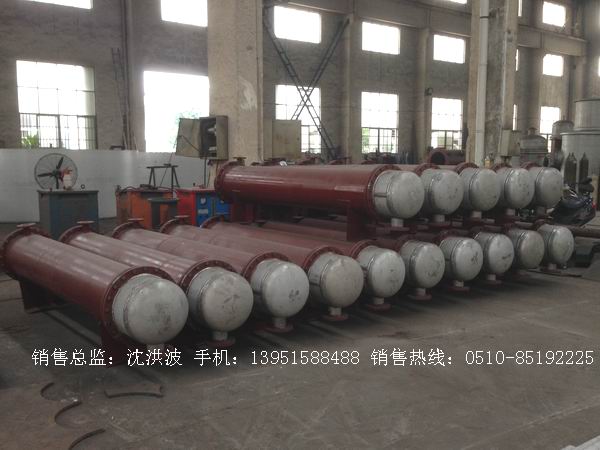

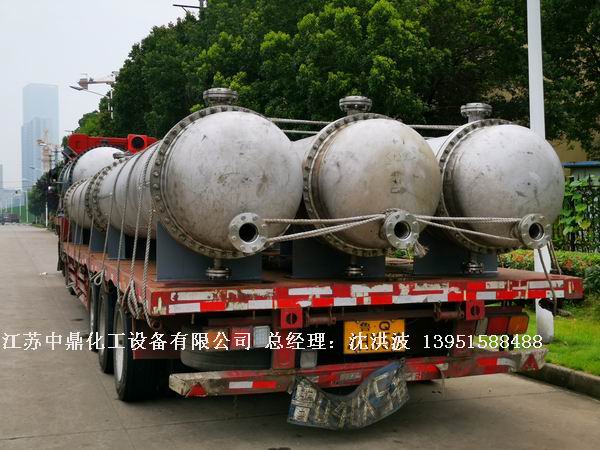

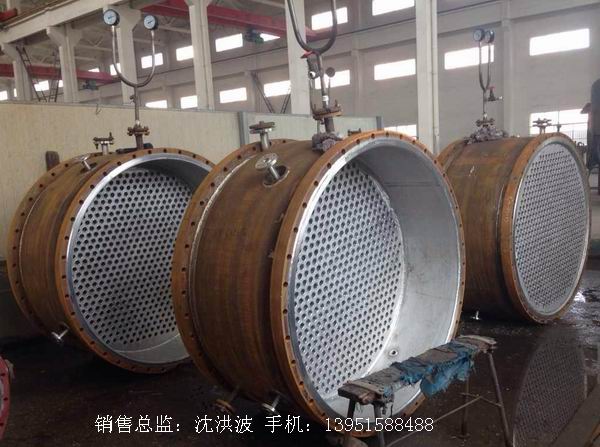

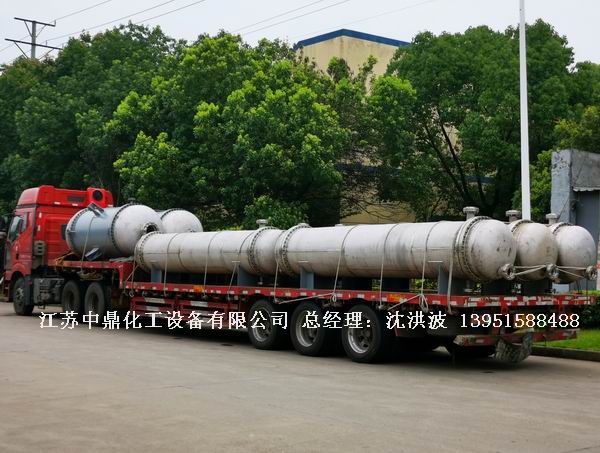

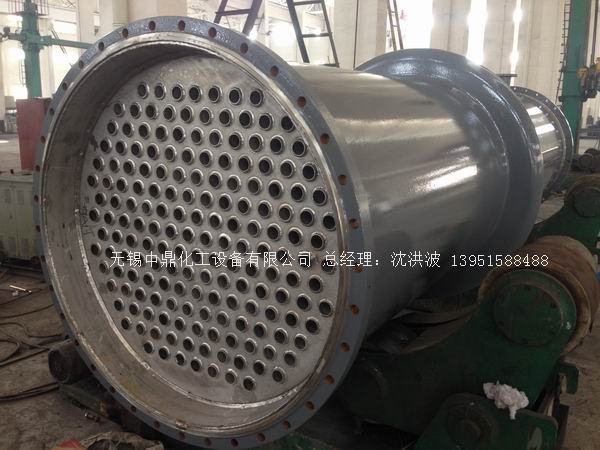

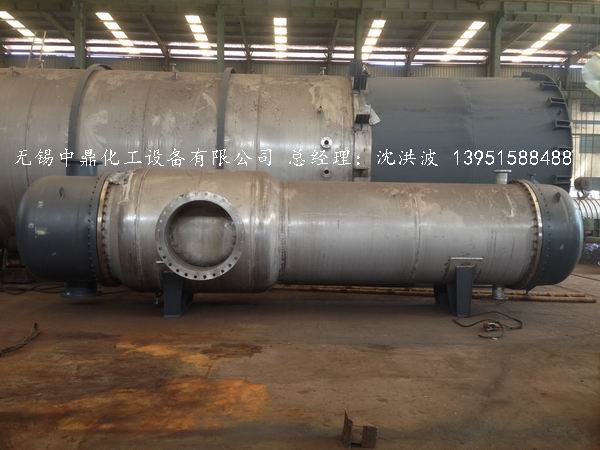

列管式冷凝器是一种高效、常用的换热设备。它适用于化工、石油、医药、食品、轻工等行业。

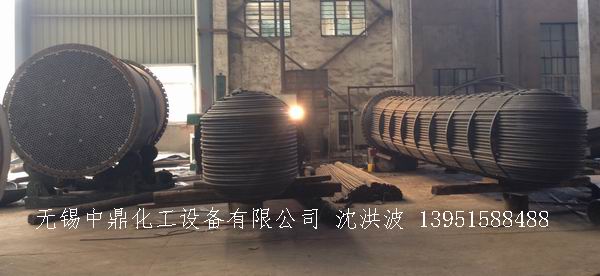

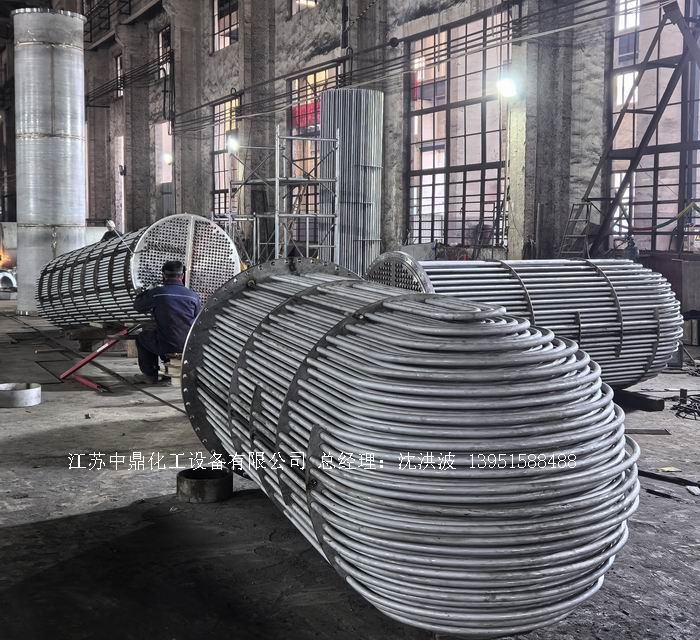

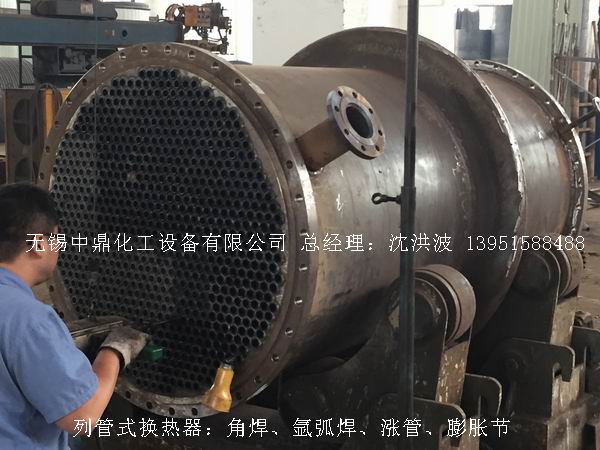

结构与特点：1，按形式分固定管板式换热器、浮头式换热器、U型管式换热器。 2，按结构分为单程、双管程和多管程。

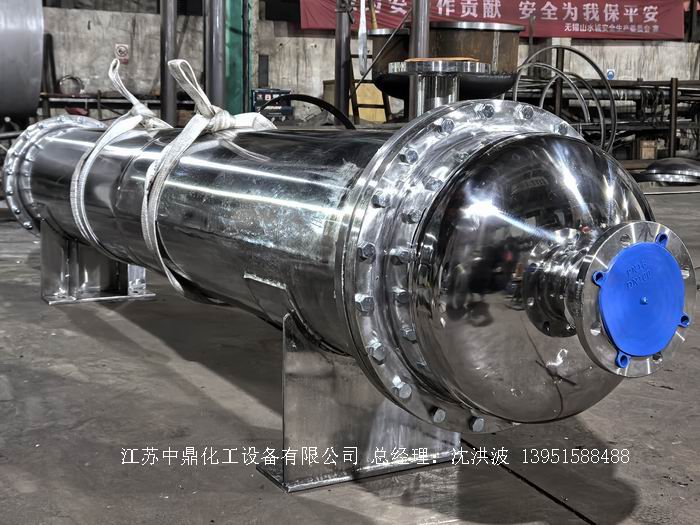

3，按材质分为碳钢列管式冷凝器和不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝器三种款式。 4，传热面积0.5~1300m2可以根据用户需要定制。

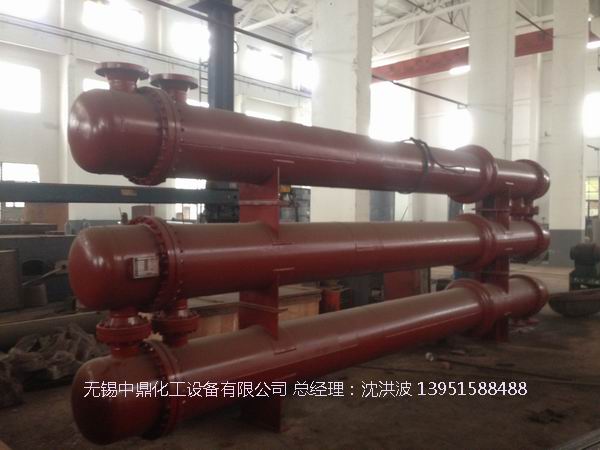

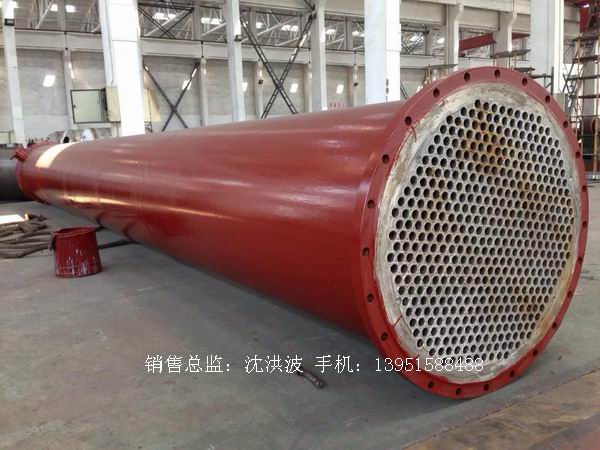

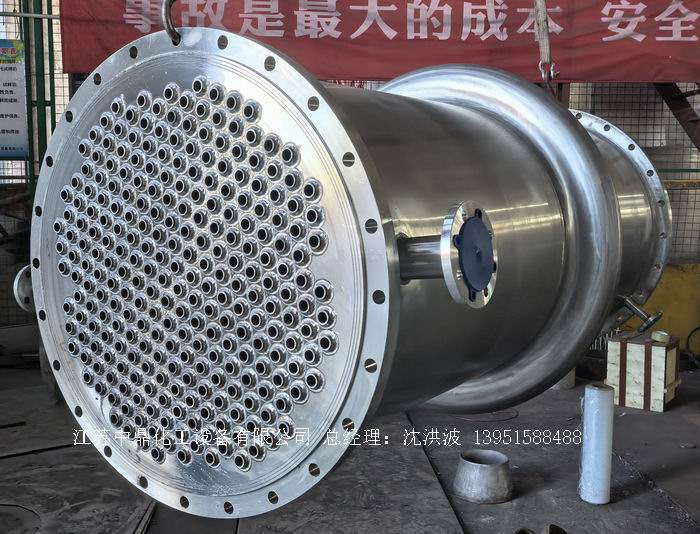

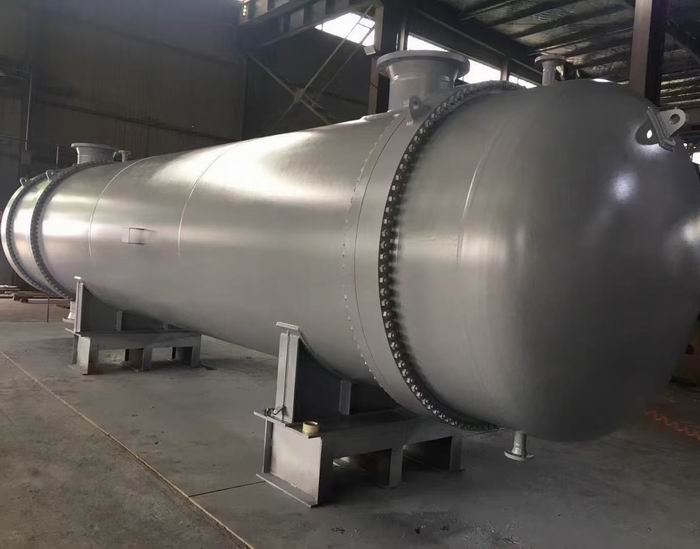

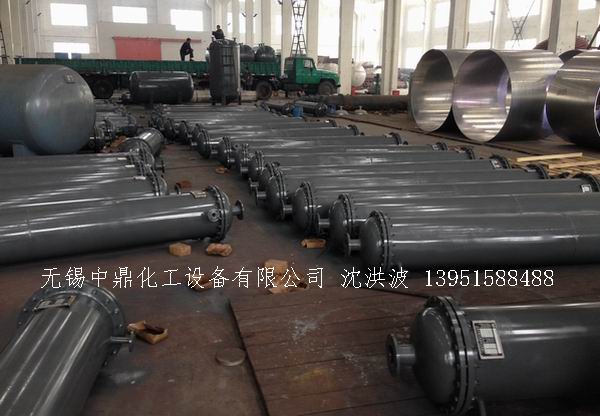

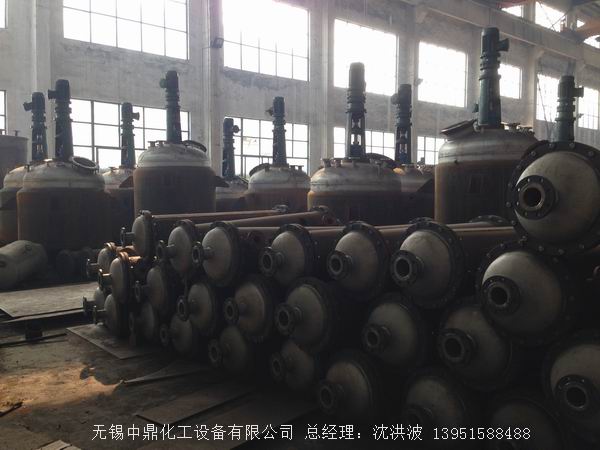

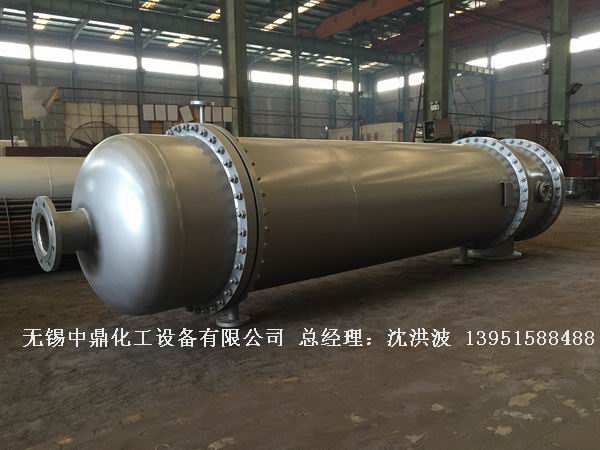

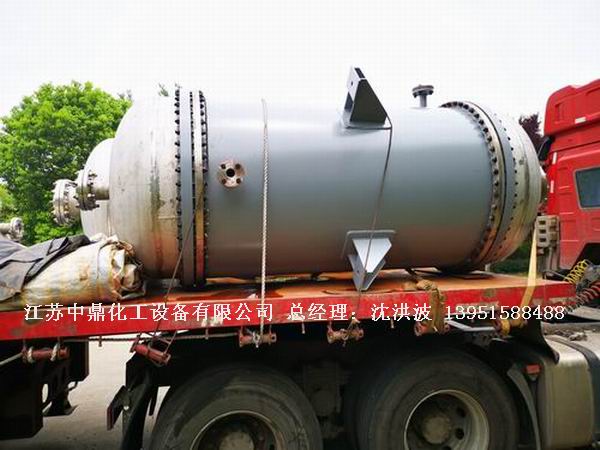

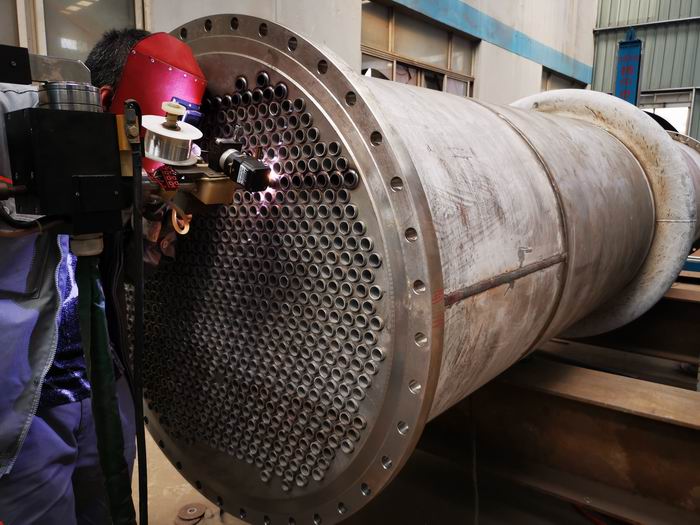

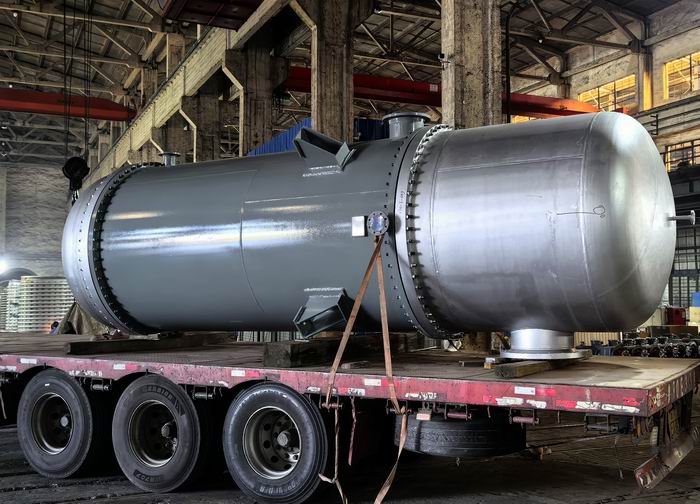

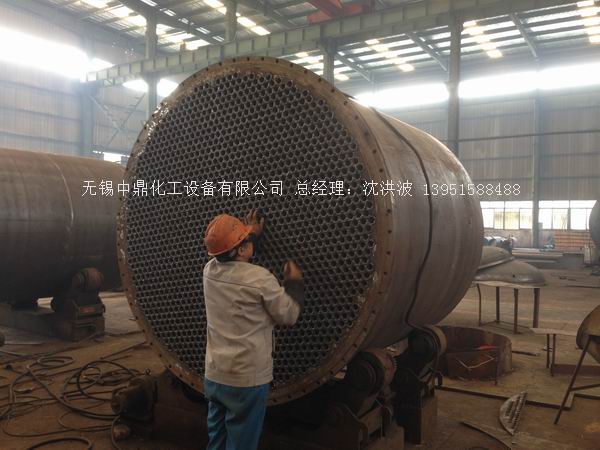

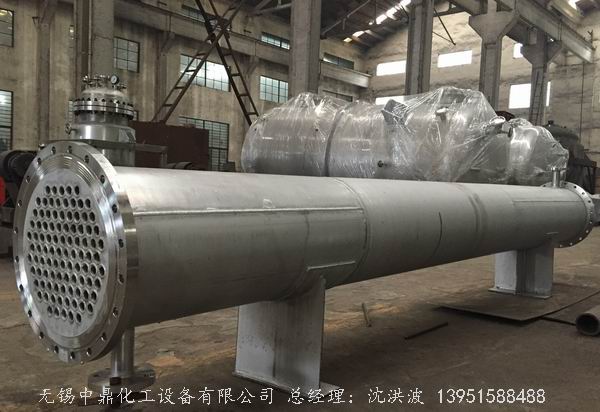

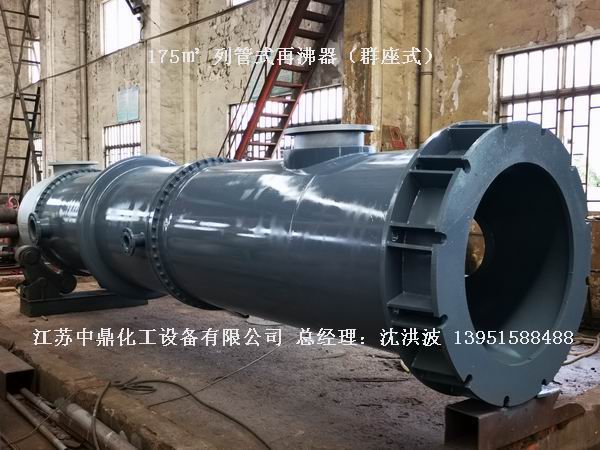

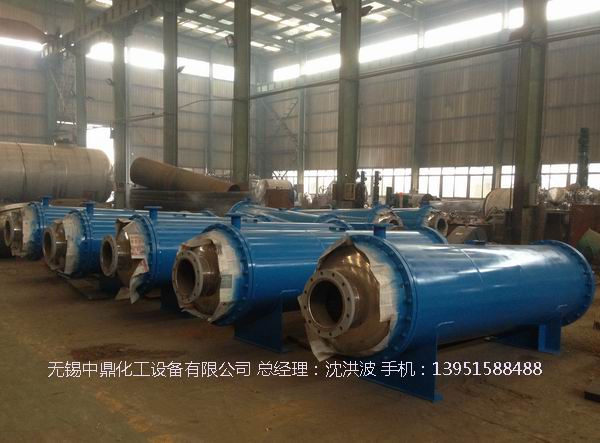

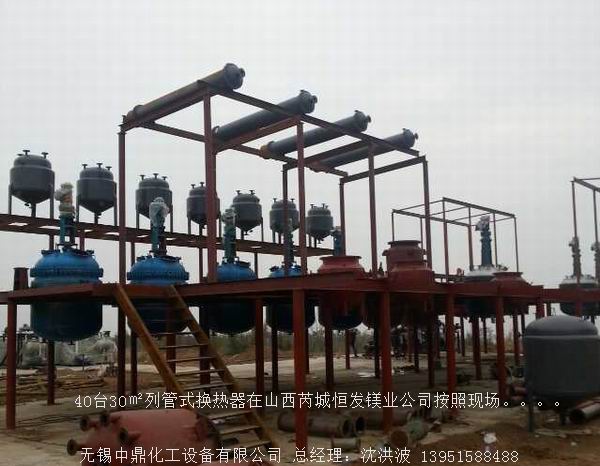

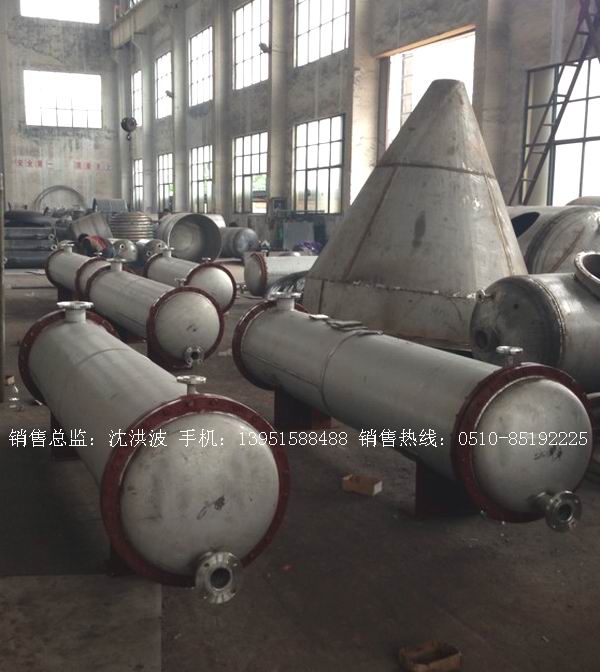

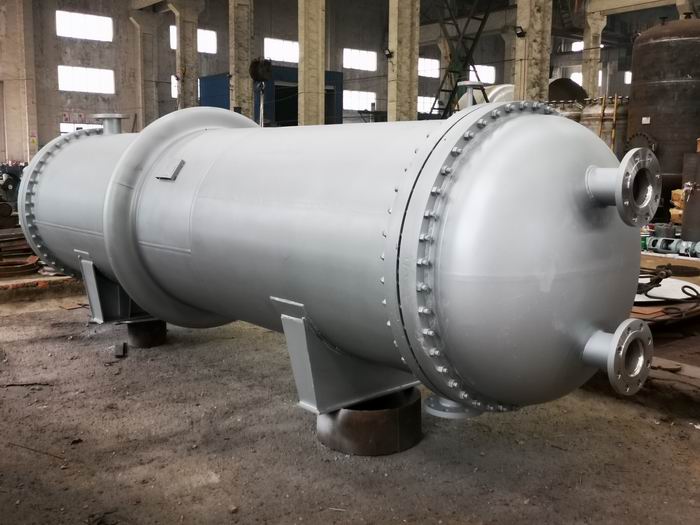

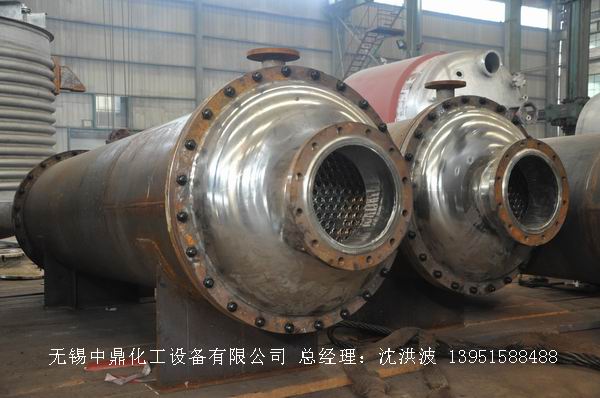

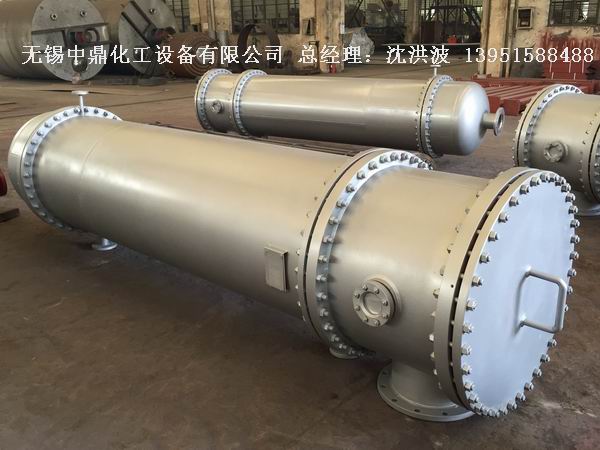

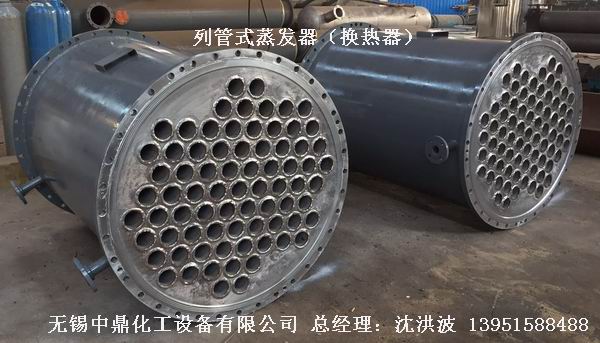

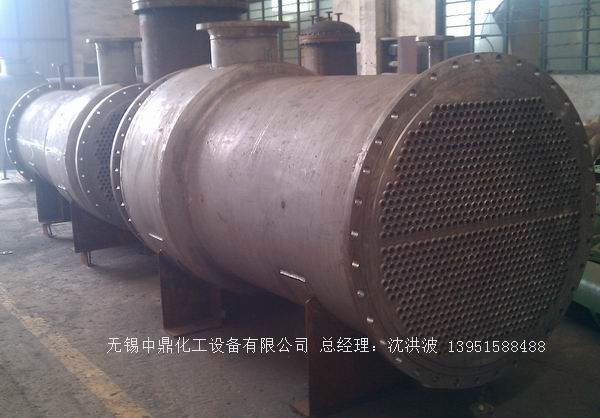

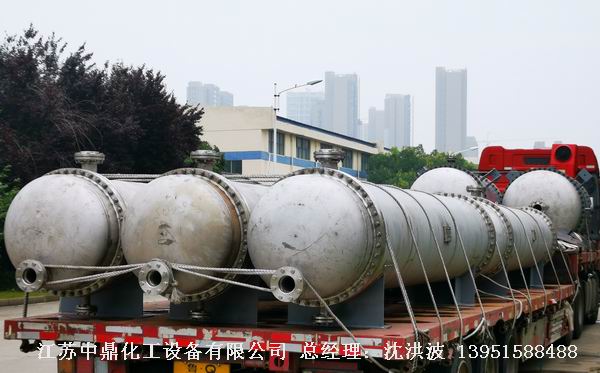

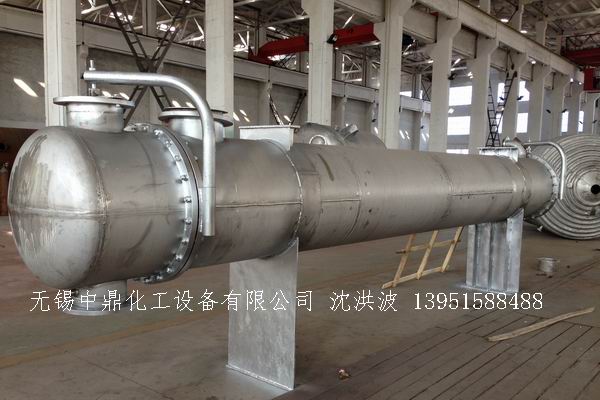

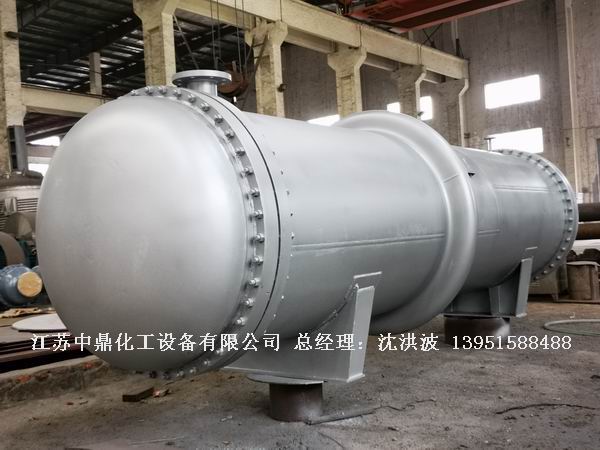

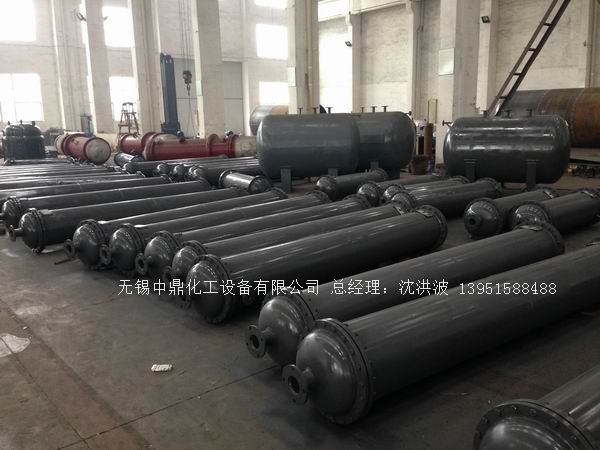

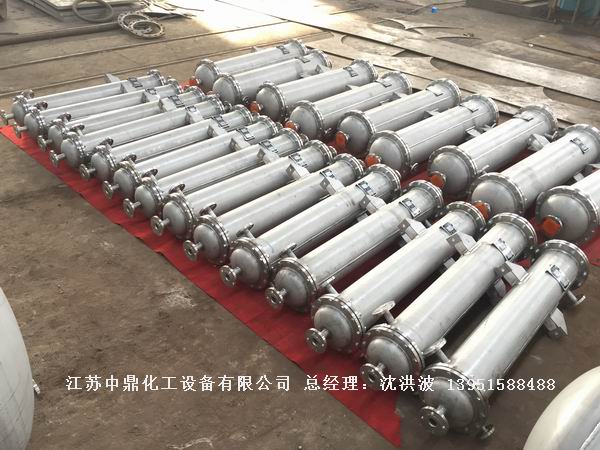

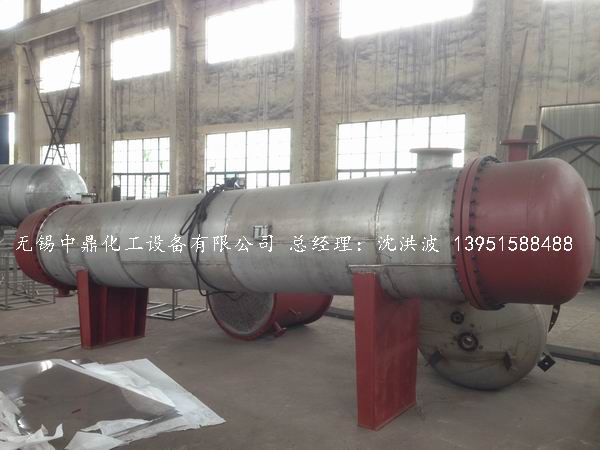

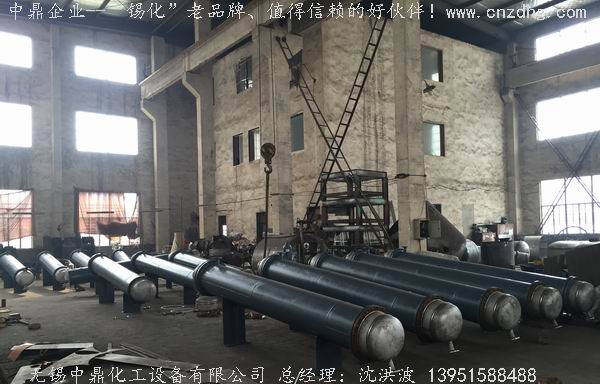

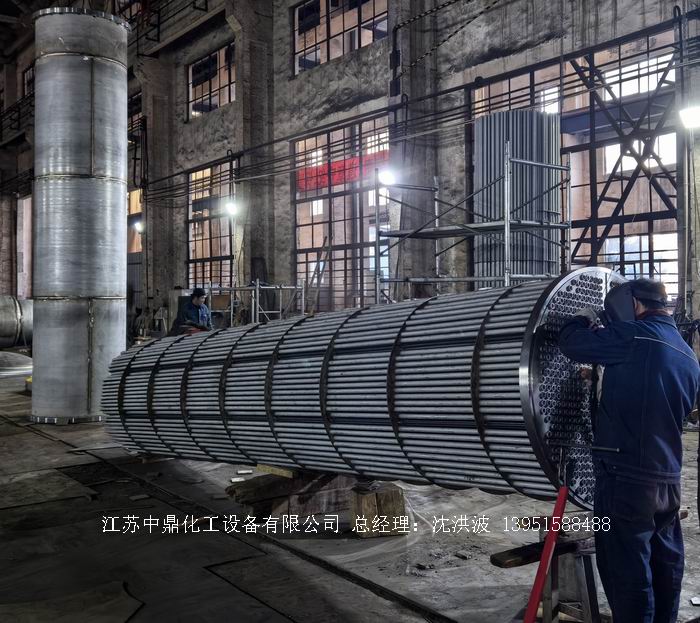

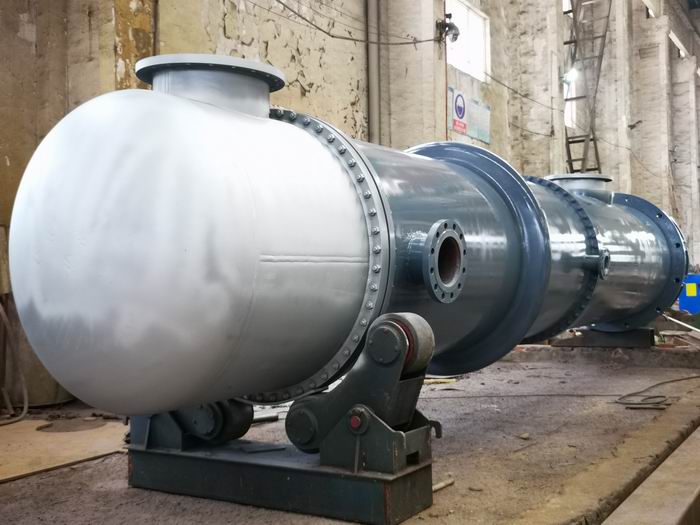

8868体育下载安装：“锡化”商标！本厂生产的列管式冷凝器，分为碳钢列管式冷凝器和不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝器三种款式。
其规格有0.5、1、2、10、15、20～1000（m2）等同冷凝面积的规格品种。
六、适用场景总结
固定管板式列管式换热器最适合；
1、介质相对清洁、不易结垢； 2、中高温、中高压工况；
3、要求稳定可靠、维护成本低； 4、大批量、连续化生产的工业换热需求；
列管式换热器选型：按7步走，兼顾工艺、结构、压降、材料与经济性，附工程经验值。
一、先明确核心工艺参数：（必给）
1、冷热流体：名称、组分、相态（液/气/冷凝/沸腾）; 2、流量：m³/h、kg/h;
3、温度：进/出口温度 t1/t2、T1/T2 4、压力：工作压力、设计压力、允许压降;
5、物性：密度、粘度、导热系数、比热、污垢热阻; 6、工况：是否高压、高温、腐蚀、易结垢、大温差;
二、选结构型式（按温差与清洗）
1、固定管板式：温差＜50℃、壳程清洁、造价低；温差大需加膨胀节;
2、浮头式：温差大、易结垢、可抽芯清洗；适合高压/腐蚀，价高;
3、U形管式：温差大、管程可拆、壳程难清洗；适合冷凝器/重沸器;

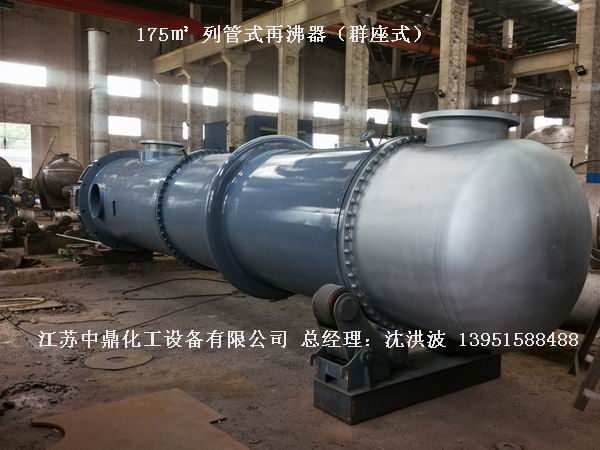

4、釜式重沸器：带蒸发空间，专用于塔底再沸;
三、分配管程/壳程（关键）
1、管程走：腐蚀性、高压、易结垢、清洁要求高、流量小、需多程; 2、壳程走：高粘度、蒸汽冷凝、流量大、低压、需强化湍流;
3、流速参考：液体1–3m/s；气体5–15m/s（防振动+防结垢）
四、计算热负荷与传热面积
1. 热负荷Q：Q=W×c×Δt（无相变）；冷凝/沸腾用潜热; 2. 对数平均温差Δtm：逆流优先；校正系数F≥0.8，否则加壳程数;
3. 总传热系数K：经验值初选（如水-油300–500 W/(m²·K)）; 4. 面积A：A=Q/(K×Δtm)；留10%–20%裕量（补偿污垢）;
五、定几何参数（工程常用）
1、管径：φ19×2、φ25×2.5（标准） 2、管长：1.5/2/3/4.5/6m（标准化） 3、排列：三角形（传热优）；正方形（易清洗） 4、折流板：间距=壳径1/5–1；切口20%–25%
5、长径比：6–12（经济区间）
六、核算压降（必须满足）
1、管程：≤40kPa；壳程：≤50kPa（液体） 2、气体：5–20kPa；高粘度≤30kPa 3、压降超标：调流速、管程数、折流板间距
七、选材料与安全
1、壳体：碳钢Q235B（常压）；不锈钢/合金（腐蚀/高压） 2、换热管：304/316L、2205、钛材（按腐蚀）
3、设计压力：≥工作压力；1.25倍液压试验 4、密封：垫片匹配温度/介质
选型速记口诀：定参数→选型式→分配程→算面积→定结构→核压降→选材料
